Xilinx FPGA入门连载83:RTC时间的LCD显示和UART设置

2020-02-04 10:37发布

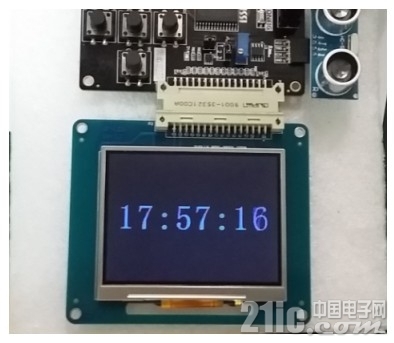

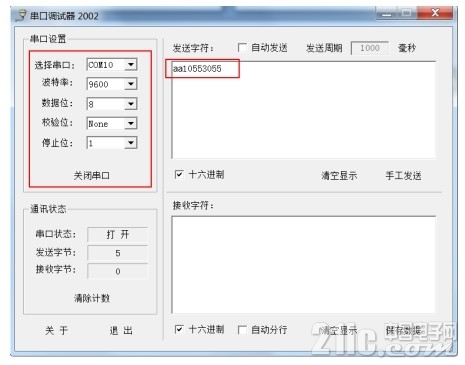

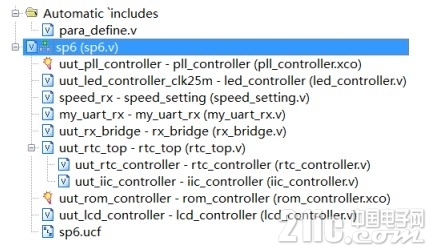

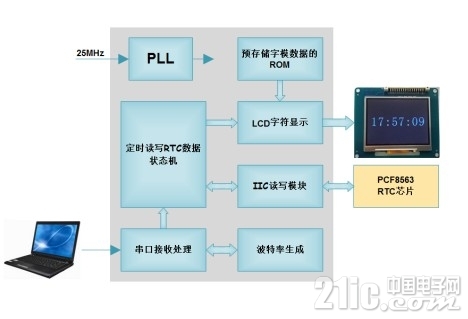

Xilinx FPGA入门连载83RTC时间的LCD显示和UART设置特权同学,版权所有配套例程和更多资料下载链接:http://pan.baidu.com/s/1jGjAhEm 1.jpg 1 功能简介        该实例工程的功能框图如图所示。PC可以通过UART发送串口帧数据对RTC芯片的当前时间进行调整;FPGA内部定时读取RTC芯片的最新时间,将此时间通过3.5寸的LCD显示出来;LCD的字模数据则存储在FPGA内嵌ROM中。 2.jpg 2 模块划分        本实例模块划分如图所示。 3.jpg         这些模块几乎前面的实例中都使用过,本实例只是将他们整合在一起,唯一需要特别进行设计的是lcd_controller.v模块中字模显示位置以及相关逻辑的实现。 3 板级调试连接好下载线,连接好SF-SP6核心板和SF-LCD子板,给它们供电。打开ISE,进入iMPACT下载界面,将本实例工程下的sp6.bit文件烧录到FPGA中在线运行。        此时,可以看到LCD上显示了黑底蓝字的时间信息。 4.jpg         如图所示,打开“串口调试器”,做好设置,然后输入数据“aa10553055”,其中aa表示帧头,55表示帧尾,时间设定为“10:55:30”。点击“手工发送”,则可以看到液晶屏上的时间也跟着变化了,这是因为RTC芯片已经写入了新的时间数据。 5.jpg
