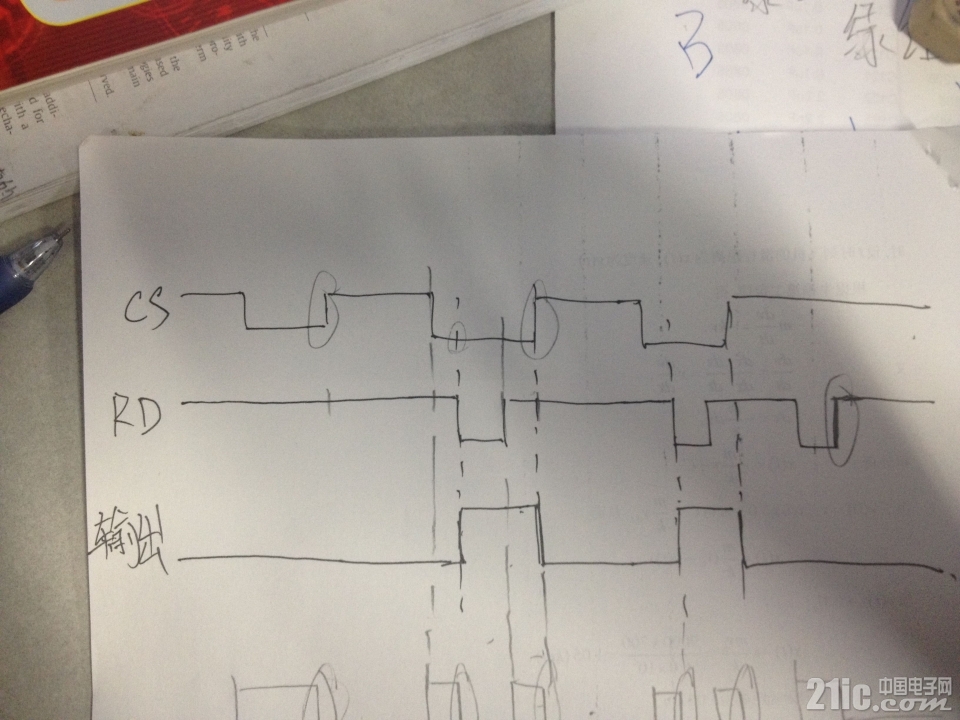

你这个只是给个图，太模糊了。。

如果cs、rd是固定就是那种输入波形变化，你直接做个计数器计数，在特定计数器值，输出高电平不就行了？

waiter 发表于 2016-6-4 22:35
要不你就给出你的设计意图，最好给个真值表。
我理解是，CS上升沿时，如果输出原本是低，就保持为低；如果 ...

这是CPLD与DSP通信的程序；
CS是片选，RD是DSP的读信号，输出信号是打算用来控制三态门的；
有三种可能的情况。
写操作：CS=0的过程中RD一直高，输出不变化；
其他芯片的读操作：RD=0的过程中，CS为高，输出也不变化；
对CPLD进行读操作：当RD下降沿，若CS=0，输出变低；RD上升时，输出不变，当CS上升时，输出变高；

waiter 发表于 2016-6-4 22:35
要不你就给出你的设计意图，最好给个真值表。
我理解是，CS上升沿时，如果输出原本是低，就保持为低；如果 ...

不难吧，很有规律的。

两个输入同时为低时，
设标志，同时输出反转为高；
标志和CS上升沿同时成立，则输出反转为低，同时标志复位。
