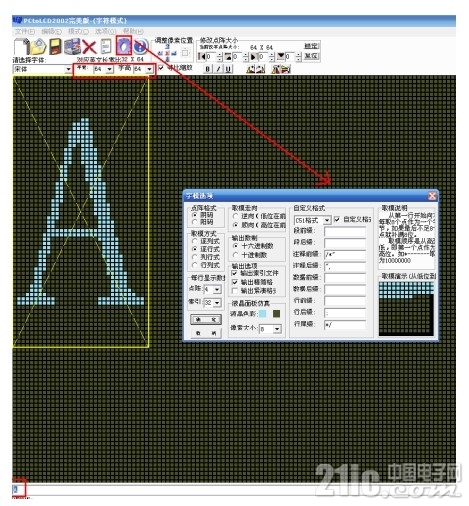

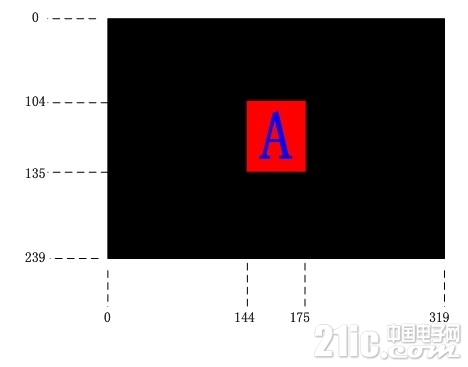

Xilinx FPGA入门连载80：LCD字符显示驱动之字符取模特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm 1 字符取模要显示字符，首先需要获得字模数据，我们使用字模软件PCtoLCD2002。该字模软件用1bit代表一个像素点，即它只能表示2种颜 {MOD}的图像，当然不是仅仅局限于黑和白了，用户可以根据需要来决定这1bit数据（0或1）代表的 {MOD}彩。下面说明我们的设计中需要的字符是如何取模的，启动取模软件PCtoLCD2002，点击菜单栏的“模式”，选择“字符模式”。再点击菜单栏的“选项”（或点击如图所示的齿轮图标），在弹出的对话框中设置如图所示（行后缀为英文的“;”）。此外，在主界面中，我们设置字符宽度为64*64（实际上如果我们是给字符取模，它默认为32*64），在主界面下方的字模输入框中输入了大写字母A，接着点击它右侧的“生成字模”按钮（图中没有示意），则在输出栏中出现了一大串32bit一行，并且行后缀为“;”的字符，copy他们，后面马上就会用上。         32*64点阵的字符“A”取模后的数据如下。实际上这些数据如果我们用二进制的0和1一位位的将他们排列开来，则我们可以看到1可以排列出一个字母“A”出来。正是根据这个原理，我们后面会每行32位的将他们送往液晶屏显示，一共有64行这样的显示。A(0) 00000000;00000000;00000000;00000000;00000000;00000000;00000000;00000000;00000000;00000000;0000C000;0003C000;0003C000;0007E000;0007E000;0007E000;0006E000;000CF000;000CF000;000CF000;000CF000;00187800;00187800;00187800;00187800;00303C00;00303C00;00303C00;00303C00;00701C00;00601E00;00601E00;00601E00;00E00E00;00C00F00;00C00F00;00FFFF00;01FFFF00;01800F80;01800780;01800780;03800780;030007C0;030003C0;030003C0;070003C0;060003E0;060001E0;060001E0;0E0001E0;0E0001F0;1F0001F8;7FC00FFE;7FC00FFE;00000000;00000000;00000000;00000000;00000000;00000000;00000000;00000000;00000000;00000000;/*"A",0*/        基于前面取到的字模数据，我们假定从屏幕的（0，0）坐标到（31，63）坐标区域（对应就是32*64的点阵）内显示字符。那么当坐标计数器刷新到（0，0）坐标点的时候我们就要相应判断第一行数据的bit31的值，然后决定送哪种 {MOD}彩（0代表一种 {MOD}彩，1代表另一种 {MOD}彩）。当坐标计数器刷新到（1，0）坐标点的时候我们就要相应判断第一行数据的bit30的值……直到刷新到（31，0）时判断第一行数据的bit0的值，由此完成了首行字模数据的译码。往后的译码都和首行类似，64行字模数据寻址完毕后，大写字母“A”便出现在我们的屏幕上。当然了，为了显示得美观，我们特意将这个32*64的大写字母“A”放到了320*240的LCD的正中央。那么它的坐标就不是（0，0）到（31，63）的区域了。而是（144，104）到（175,135）这个区域。我们这个实例最终要显示的效果如图7.86所示。在（144，104）到（175,135）这个区域内，字符“A”以蓝（16’h001f）字红（16’hf800）底显示，LCD的其他显示区域则为黑 {MOD}（16’h0000）。
