Xilinx FPGA入门连载79：LCD基本驱动实例特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm

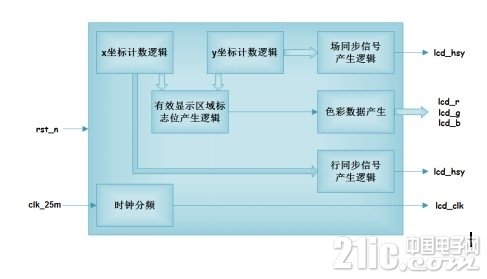

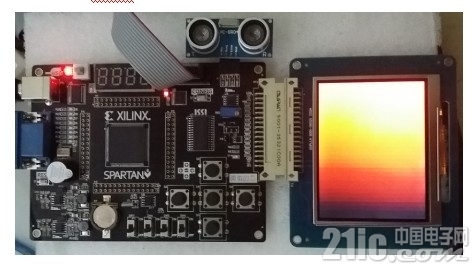

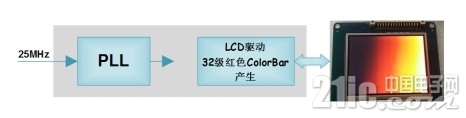

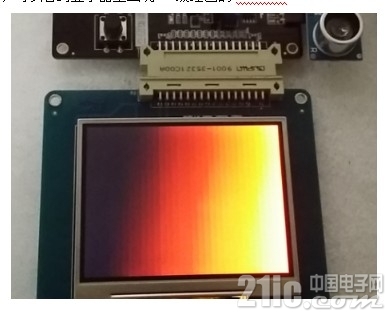

1 功能简介        如图所示，本实例除了SF-SP6开发板，还需要SF-LCD子板用于连接3.5寸320*240的真彩 {MOD}液晶屏。FPGA内部产生32级红 {MOD}的ColorBar以及LCD时序用于驱动显示。         LCD的驱动大体如图所示。 2 模块划分        本实例模块划分如图所示。 ● lcd_controller.v模块产生32级红 {MOD}ColorBar和LCD驱动时序。 3 装配        SF-SP6开发板和SF-LCD子板的装配连接如图所示。 4 板级调试连接好下载线，给SP6开发板供电。打开ISE，进入iMPACT下载界面，将本实例工程下的sp6.bit文件烧录到FPGA中在线运行。        如图所示，可以看到显示器上出现32级红 {MOD}的ColorBar。
