具体的几个小问题我都标在图上了。。。

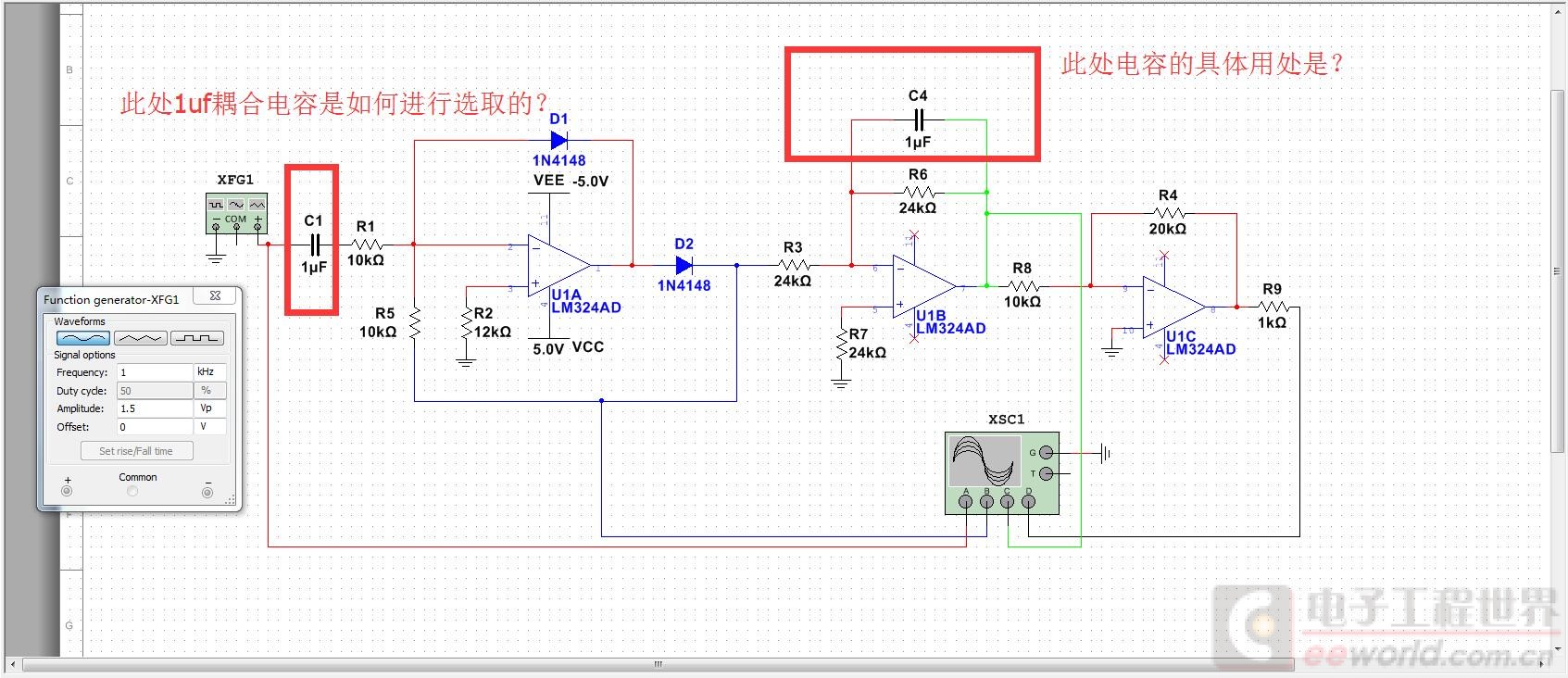

这是Multisim仿真的电路图，和实体测试的结果差不多。模电学的不好，这里几个小问题搞不明白。我在图中都标明了。

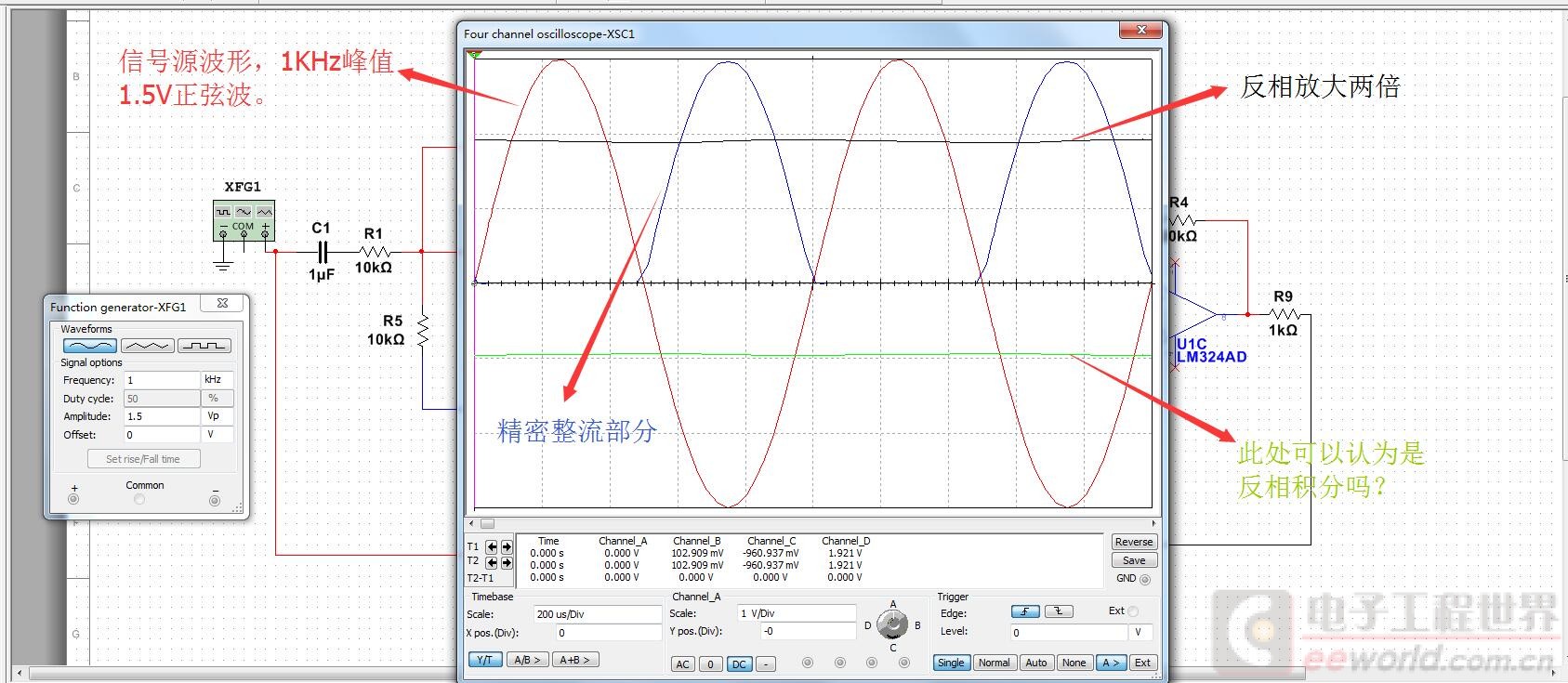

上面的是仿真的波形图。
------------------------------------------------------------------分割线-----------------------------------------------------------

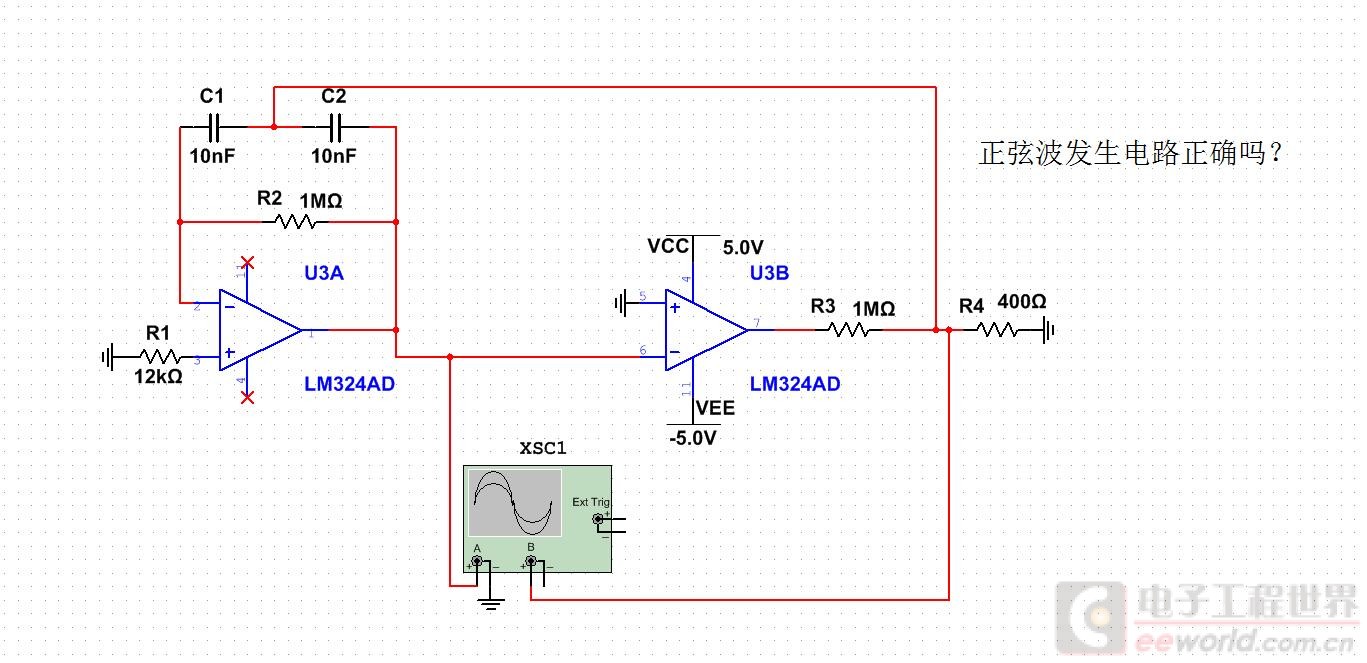

下图是我照着板子画的正弦波发生电路，但是Multisim里面没有出现波形。。。怀疑是不是哪里搞错了。。路过的各位大大要是以前做过类似的电路可以指点一下，嘿嘿，先谢过。目前对波形发生电路的理解仍然停留在文氏桥。。。
此帖出自小平头技术问答
这是Multisim仿真的电路图，和实体测试的结果差不多。模电学的不好，这里几个小问题搞不明白。我在图中都标明了。
上面的是仿真的波形图。
------------------------------------------------------------------分割线-----------------------------------------------------------
下图是我照着板子画的正弦波发生电路，但是Multisim里面没有出现波形。。。怀疑是不是哪里搞错了。。路过的各位大大要是以前做过类似的电路可以指点一下，嘿嘿，先谢过。目前对波形发生电路的理解仍然停留在文氏桥。。。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
看不出来第三幅图是个“正弦波发生电路”。估计第三幅图不正确。
能把文氏电桥振荡电路搞清楚，已经相当不容易了。
谢谢张老师指导
“模电的理论感觉和中医一样”
恰恰相反。电路理论和中医理论刚好是两个相反的方向。
