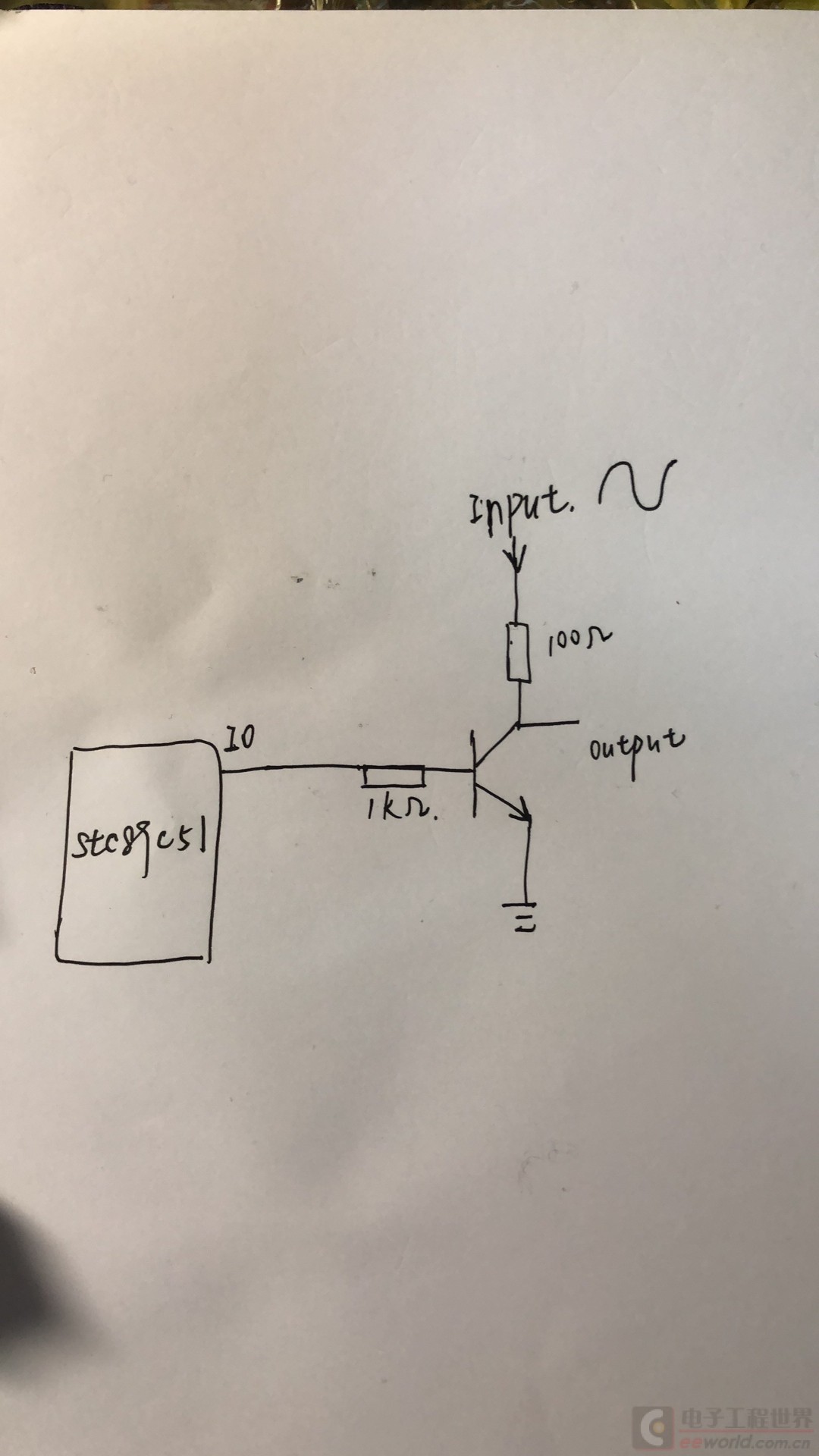

我用stc89c51的IO产生一个高电平为5v,低电平为0V，1kHZ占空比为80%的方波，然后将IO连接到一个三极管（如图），做一个开关电路，集电极输入的是1.5MHZ，峰峰值为1.6V的正弦波，我的本意是三极管的基极是高电平是，开关导通，输出为0V，低电平时，三极管不导通，输出正弦波。但是实际测试发现基极的方波会失真，高电平会减小且出现一个电压为5V的脉冲，在低电平时输出也不为0V。请问各位大神是什么原因！！！
此帖出自小平头技术问答
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
那么三极管集电极可能在某时刻对地为负0.8V。此时三极管还能够如你所愿那样工作吗？
让1.5MHZ，峰峰值为1.6V的正弦波通过集电极过开关，简单说正负半周的原因肯定会失真，
