2019-03-25 13:54发布

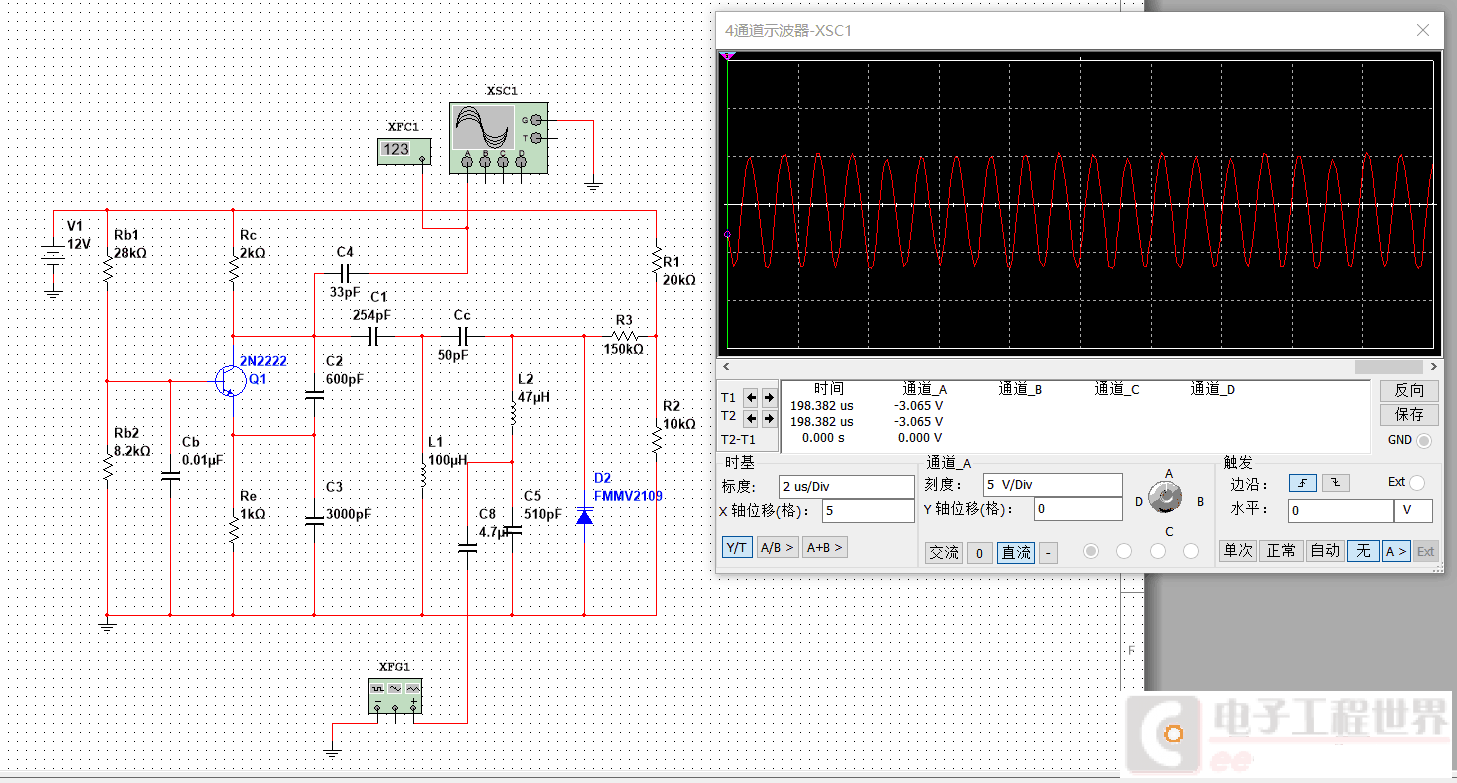

maychang 发表于 2018-2-14 12:16 你图中又没有施加低频交流电压到那个变容二极管上，变容二极管电容量没有变化，怎么会出调频波形？
maychang 发表于 2018-2-14 12:19 变容二极管调频，是利用变容二极管电容量随反向电压变化的特点，使得振荡电路中LC谐振回路参数发生变化而产 ...
dddds 发表于 2018-2-14 13:17 这里不是给变容二极管加了反向电压？不好意思我不太能读懂电路图
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 dddds 的问题《哪位大神帮我看看这个调频电路啊，万分感谢~~》','https://www.xiaopingtou.net/q-16843.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
这里不是给变容二极管加了反向电压？不好意思我不太能读懂电路图
为什么加了交流电压还是没有调频波？
你这里对变容二极管施加的反向电压为直流电压，不会使变容二极管电容量发生变化，只能使LC谐振回路产生一个固定的频率偏移。
