【不懂就问】
图中下面的黑 {MOD}是使用中遇到的情况，在LM293A的同向和反向输入端之间接入了电容，不太明白，就搜索了芯片资料有等效结构图，图中蓝 {MOD}
【1】在等效结构图中，正反向输入间接入电容，也没明白有什么用？
【2】等效电路图，即蓝 {MOD}的图，工作原理分析不清楚，自己的理解是，in＋给到Q1门极，使得Q1导通的条件是in＋要小于从D1流过的3.5uA吗？因为Q1是pnp型
【3】Q1导通后，Q2，Q5这一路是放大作用吗？
【4】为什么要把Q5的门极和集电极短接？
此帖出自
小平头技术问答
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 shaorc 的问题《LM293A的问题》','https://www.xiaopingtou.net/q-16872.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
此图比较器反相输入端无直流通路，不能正常工作。
另外，比较器内部原理图同相输入端，你画的是什么管子？没有这样的符号，别乱画。

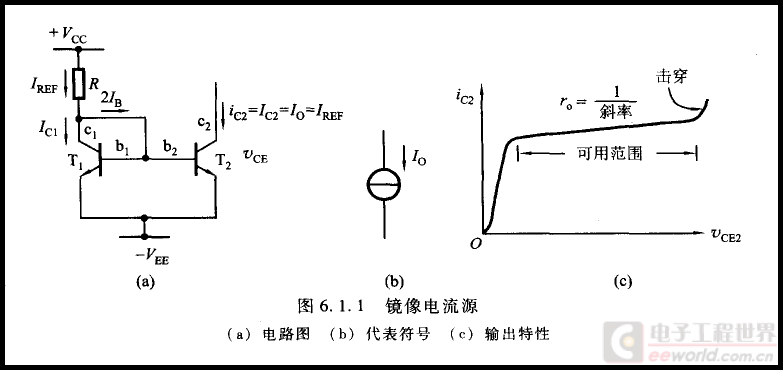

这个东西，叫镜像电流源。详见例如《电子技术基础.模拟部分.(康华光.第5版)》，第6章，第1节。
无非是过滤高频部分噪声
其他的问题，建议楼主还是把图给放正，方便大家看图，楼主都是经常歪着脖子看图么
谢，好
