求助：cy7c68013 PB 口做输入的接电阻问题

2020-02-05 09:04发布

13263 4

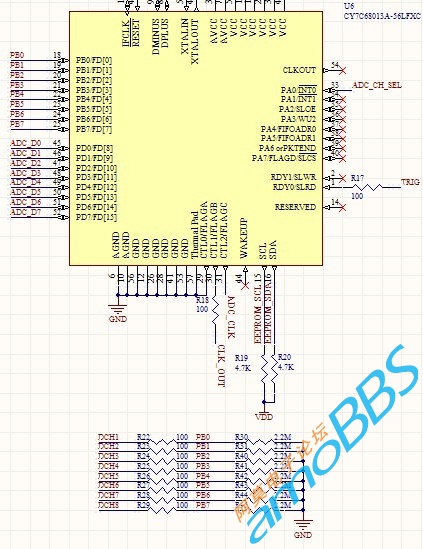

想问下 100欧的电阻和2.2M的电阻各是什么作用？谢谢

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2020-02-05 14:33

精彩回答 2 元偷偷看……

2楼-- · 2020-02-05 15:43

本帖最后由 NemoGu 于 2012-6-14 17:47 编辑

PB口已经通过2.2M下拉了
100Ω电阻用于阻抗匹配和减少EMI(对于低频信号可以短接)

3楼-- · 2020-02-05 18:39

NemoGu 发表于 2012-6-14 17:39
PB口已经通过2.2M下拉了
100Ω电阻用于阻抗匹配和减少EMI(对于低频信号可以短接) ...

谢谢！能不能具体说说阻抗匹配和减少电磁干扰是怎么通过电阻实现的？或者推荐一下相关资料。万分感谢！
