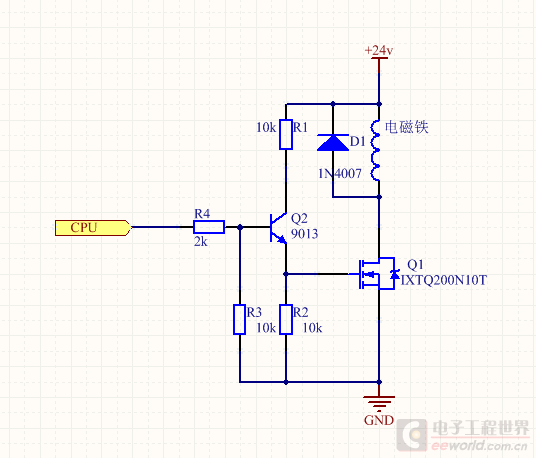

这样直接驱动降低电路自耗电 不知道可行不?

2019-03-25 14:02发布

file:///C:UsersAdministrator.USER-20170824CPAppDataRoamingTencentUsers770805679QQWinTempRichOleN3}PJAKD}G){(~10L6}MF(7.png QQ图片20180102122437.png

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
killingspring
1楼-- · 2019-03-25 23:52
< 不可行,R1和R2形成分压,会抬高Q2发射极电压,Q2基极电压是CPU提供的,我想你的CPU的GPIO输出来的电压应该不会比12V高吧
SRAM001
2楼-- · 2019-03-26 01:04
 精彩回答 2  元偷偷看……
SRAM001
3楼-- · 2019-03-26 06:56
killingspring 发表于 2018-1-2 12:40
不可行,R1和R2形成分压,会抬高Q2发射极电压,Q2基极电压是CPU提供的,我想你的CPU的GPIO输出来的电压应该 ...

谢谢
你看会不会造成这种现象  在电路第一次输入信号时  三级发射级电压为0  集极输入正向信号导通电阻分压 发射级 12v左右 mos导通  三极管截止 发射级电压经由电阻消耗将至为0 ,继电器会动作吗?
下雨了34
4楼-- · 2019-03-26 12:33
用光耦就可以吧。
chunyang
5楼-- · 2019-03-26 15:11
电路设计错误,不能用射随器,可以直接驱动开启电压满足驱动电压的N沟道MOS管,这样功耗也是最低的。
SRAM001
6楼-- · 2019-03-26 17:28
chunyang 发表于 2018-1-2 15:38
电路设计错误,不能用射随器,可以直接驱动开启电压满足驱动电压的N沟道MOS管,这样功耗也是最低的。

mos管驱动电压12v  用单片机驱动0-5  中间加三极管  待机时通过三极管导通释放掉分压电阻上的12v 这样的电流有点大 大约在2.89ma  无论怎么改都必须有一个三极管处于导通状态  用npn发射机得接地 用pnp也是一个道理 除非用小电压的mos管驱动大电压的mos管
