新手咨询MOS管开关电路

2019-03-25 14:03发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

13条回答

1楼-- · 2019-03-25 18:00

< 没见“PMOS”在哪，2N3906从符号到型号都不是PMOS。

2楼-- · 2019-03-25 23:52

仙猫发表于 2017-12-19 11:49
没见“PMOS”在哪，2N3906从符号到型号都不是PMOS。

哦，那里忘改了，型号是AO3415

3楼-- · 2019-03-26 03:22

先不说电阻值算得咋样，有没想过当开关在切换过程中，两边的FET都是导通的，打架了。

4楼-- · 2019-03-26 07:19

精彩回答 2 元偷偷看……

5楼-- · 2019-03-26 12:12

本帖最后由仙猫于 2017-12-19 17:09 编辑

建议换个思路：把LED往电源上拉，开关往地上接才好，这样开关不通时电源是关闭的。
而且也不用双联开关，用单刀双掷就可以了。

6楼-- · 2019-03-26 16:49

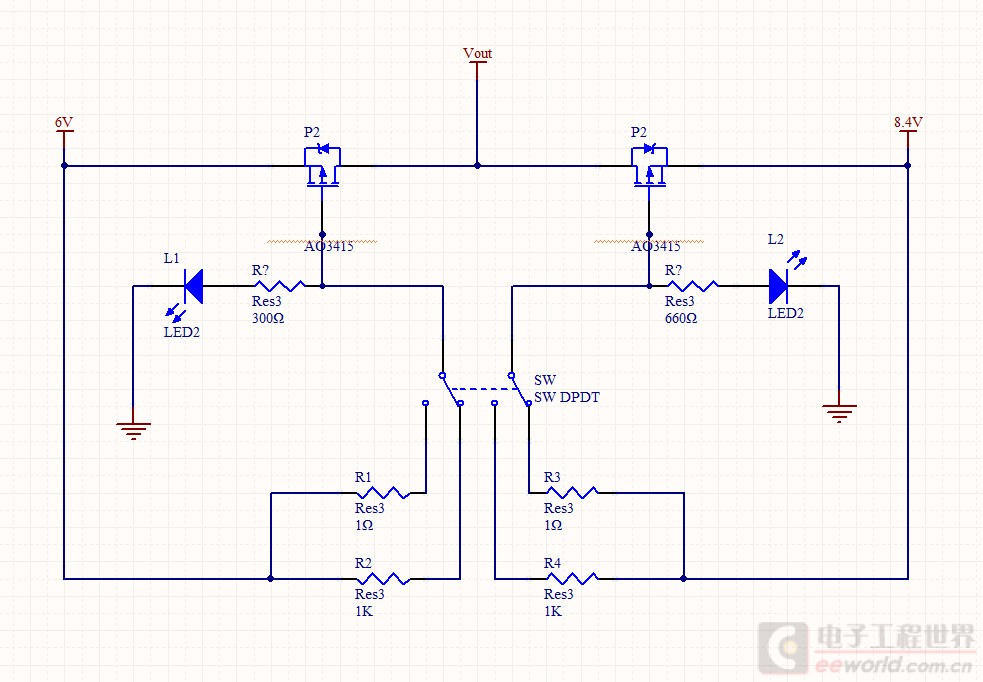

1、建议以后作图元件的位号定义好，否则在设计PCB的时候会出麻烦的。2、AO3415在-1.8V既可以导通，以后请注意看数据手册。3、现给出的原理图无法达到切换6V/8.4V的功能----无论双联开关在哪一档位，输出都是8.4V。
