放大器为什么会出现这种信号?

2019-03-25 14:03发布

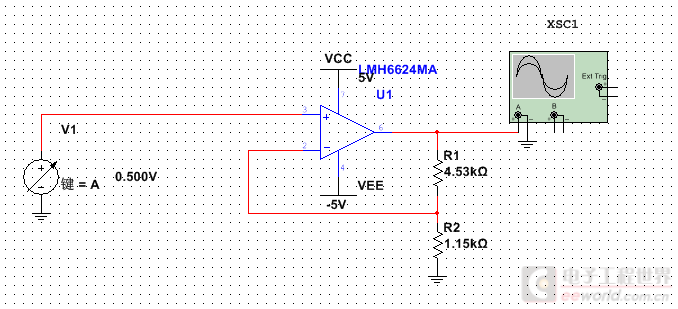

使用LMH6624做的同向放大电路,仿真时正常
http://www.ti.com/lit/ds/symlink/lmh6624.pdf

实际使用时输出会有一个80MHz左右的“干扰”
信号使用DAC产生(即使输入端对地短接也会出现同样问题),输出端如果接示波器会看到放大后的波形上有一个80MHz左右的“干扰”
输入端也有一个相同的“干扰”
如果把输出端的示波器去掉,输入端的“干扰”也会消失



去掉输出端的示波器探头,VIN信号为黄 {MOD},干扰消失

DAC输出接近0V时的情况









此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
飞翔荷兰人号
1楼-- · 2019-03-25 19:55
< 你的信号是100M的,那你的示波器带宽是多少?
littleshrimp
2楼-- · 2019-03-26 01:19
飞翔荷兰人号 发表于 2017-12-3 13:01
你的信号是100M的,那你的示波器带宽是多少?

信号是直流,80M的干扰是示波器测出来的
gmchen
3楼-- · 2019-03-26 06:32
本帖最后由 gmchen 于 2017-12-3 14:26 编辑

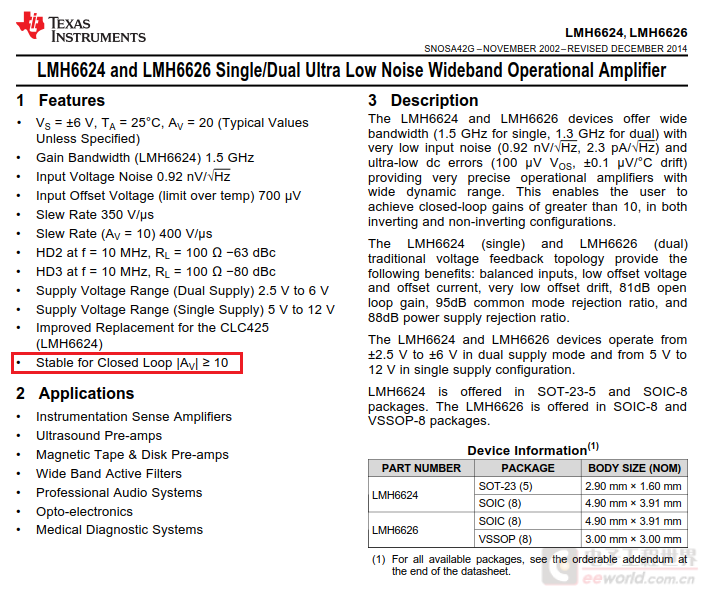

你的放大器自激了!注意datasheet中, Description 那一节有下面这段话:
This enables the user to achieve closed-loop gains of greater than 10, in both inverting and non-inverting configurations.
Features 那里也有类似的提示:
Stable for Closed Loop |AV| ≥ 10


gmchen
4楼-- · 2019-03-26 11:02
 精彩回答 2  元偷偷看……
maychang
5楼-- · 2019-03-26 12:05
楼主没有仔细看datasheet。
littleshrimp
6楼-- · 2019-03-26 16:42
gmchen 发表于 2017-12-3 14:32
至于为什么加了示波器才出现自激,不加示波器就正常,原因是:
放大器处于临界自激状态,示波器探头的电容 ...

刚才做了一些实验,发现输入端对地如果使用跳线就不会出现这种情况,使用20cm长的杜邦线就会出现
后来在输入端对地加了一颗100nF的电容后问题解决了(在看到您的回贴前做的测试,刚才看了您的2个贴子,没找到和我这个问题相似的例子)
