请教一下下面三种OCL电路的接法差别在哪里？

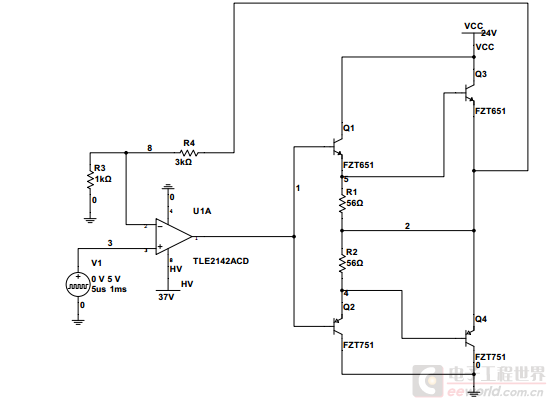

第一种是教科书上的经典接法，后一级的基极接到前一级的发射极上：

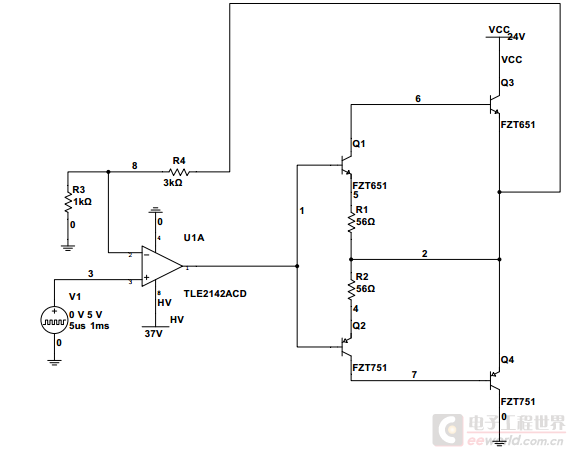

第二种是把后级的基极接到前级的集电极上。

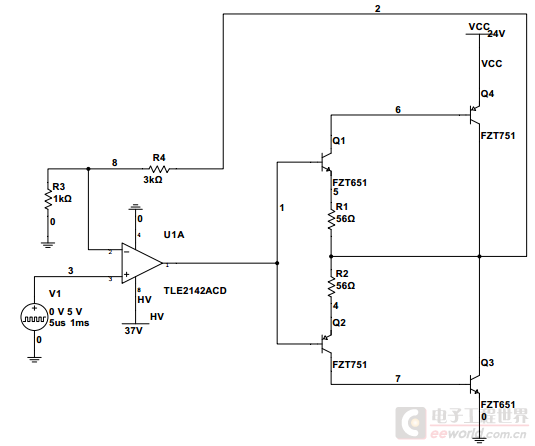

第三种是把最后一级P管和N管互换。
这三种电路都可以正常输出波形，第三种的波形输出会有点变形，前两个输出差不多。
请问一下这三种接法的区别在哪里？
另外，我的输入信号是一个0~5V的脉冲信号，是不是把下半臂去掉也可以正常工作？
此帖出自小平头技术问答
第一种是教科书上的经典接法，后一级的基极接到前一级的发射极上：
第二种是把后级的基极接到前级的集电极上。
第三种是把最后一级P管和N管互换。
这三种电路都可以正常输出波形，第三种的波形输出会有点变形，前两个输出差不多。
请问一下这三种接法的区别在哪里？
另外，我的输入信号是一个0~5V的脉冲信号，是不是把下半臂去掉也可以正常工作？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
先说清楚你的负载吧。三种电路均未标注负载。
据我看第二种电路是不能正常工作的。
“我说的正常工作是在没有带负载的情况下能把输入的脉冲信号正常放大。”
应该看有负载时情况吧？“正常工作”总要带上负载。
第二个电路做不到带负载时能够把输入信号放大。

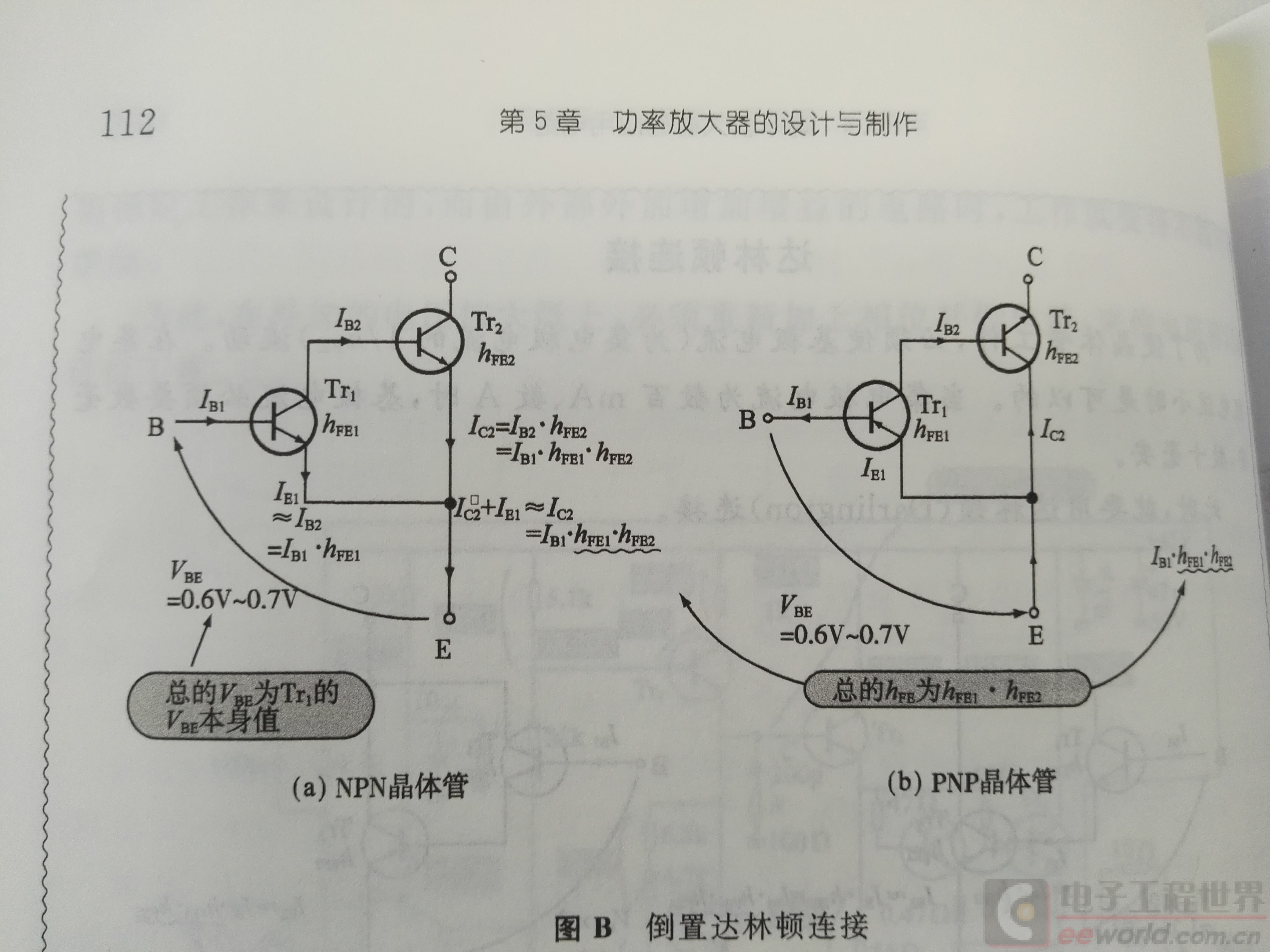

第二个电路是倒置达林顿接法。，我在铃木雅臣的“晶体管电路设计”这本书上看来的，可以降低Vbe。
我试一下接负载的情况，然后再更新结果吧。
铃木雅臣的“晶体管电路设计”这本书，可以入门，不能提高，最好看过后丢掉。
此外，你仅仅是截取了完整电路中的一部分，然后往你的电路里面套。这样是不行的。
