我现在在做激光前置电路，跨阻放大器，参考的是opa847的规格书，用的芯片也是opa847，因为电路比较简单，我是用洞洞板自己焊接的电路板，附件是我测试的结果，现在的问题是：1.每次测试都会有自激，幅度100mV，f=300MHZ,如何消除自激？
2.电路输出的脉冲波形与原始的脉冲波形在上升/下降沿上相差较大。怎样才能得到上升沿/下降沿比较大的脉冲波形（最起码很接近原始激光脉冲波形）
3.我是利用ti的跨阻指南计算的数据，为什么应用到实际电路中完全不对，RF=10k，CF=0.13pf？无助。。。。
请教高人指点，非常感谢~
此帖出自
小平头技术问答
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 黏三皮黏三皮 的问题《激光前置电路的设计问题，求助》','https://www.xiaopingtou.net/q-16933.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
自己做板到嘉立创10CM以下45，2天就做好了。

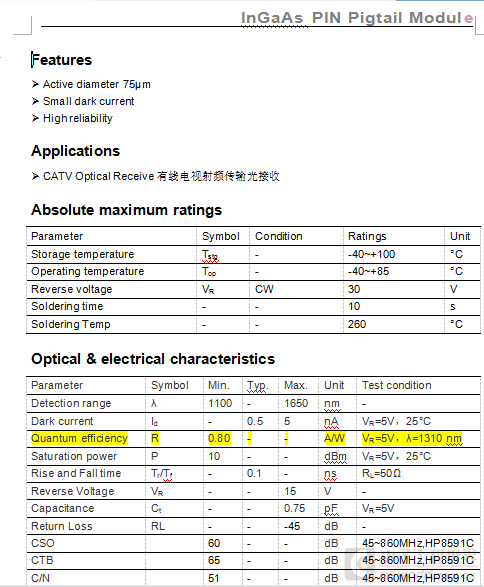

pd参数是这样的：

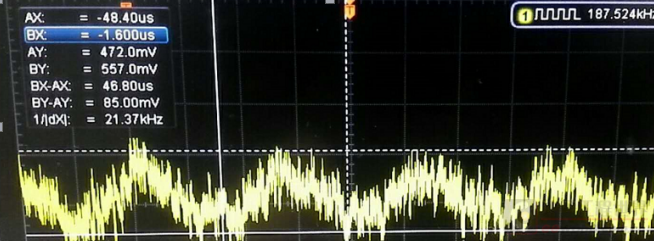

是的，是激光脉冲接收前置电路，关掉激光后输出是这样的：

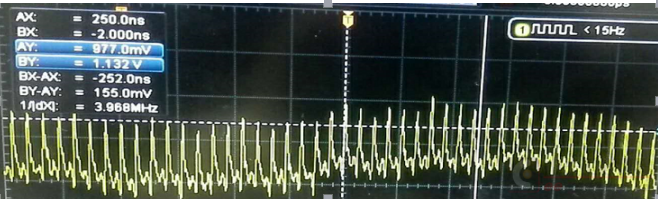

加上激光信号后输出波形是这样的：

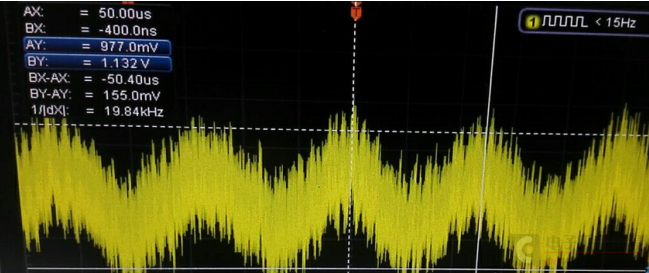

调整时间轴看到的整体波形是：
理解错了，实际你这是激光脉冲接收前置电路。关掉激光的调制，看输出是否正常，还有PD的参数也很重要。
