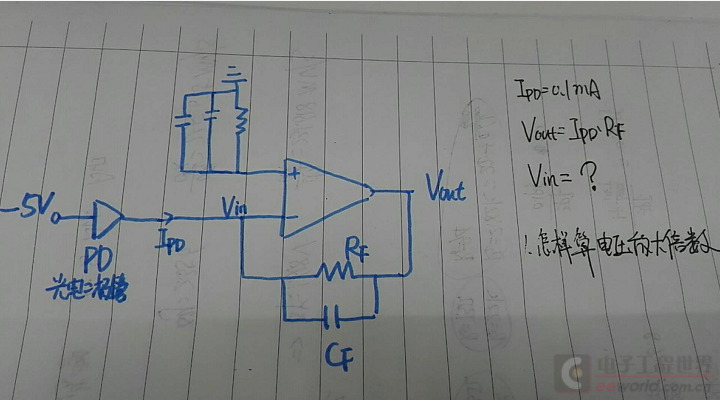

黏三皮黏三皮 发表于 2017-12-9 16:49 pd一定要加-5V电压吗？老师说不加电压速度上不去是什么意思？有点不能理解详细内容
gmchen 发表于 2017-12-9 19:06 这个问题要去查PD的数据手册。 你这个电路是一个电流转电压的电路（跨阻放大器），Vin处的电压是0，不能 ...
maychang 发表于 2017-12-9 16:09 光电二极管近似是个恒流源，其内阻很高，计算此电路的电压放大倍数意义不大。
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 黏三皮黏三皮 的问题《运放放大倍数计算问题》','https://www.xiaopingtou.net/q-16934.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
这个问题要去查PD的数据手册。
你这个电路是一个电流转电压的电路（跨阻放大器），Vin处的电压是0，不能用电压放大倍数的概念。
奥，知道了谢谢
光电二极管加了反向电压，少数载流子进行漂移运动，而没加反向电压时，只是进行扩散运动。哪种情况下，速度快，是显而易见的。加了反向电压会有反向漏电流，但速度更快。不加反向电压，速度更慢，但没有反向漏电流。
楼主的意思估计是想得到在一定光照下的输出电压吧。。。
