PIC单片机电路数据传输，请教，谢谢

2020-02-06 09:58发布

3028 5

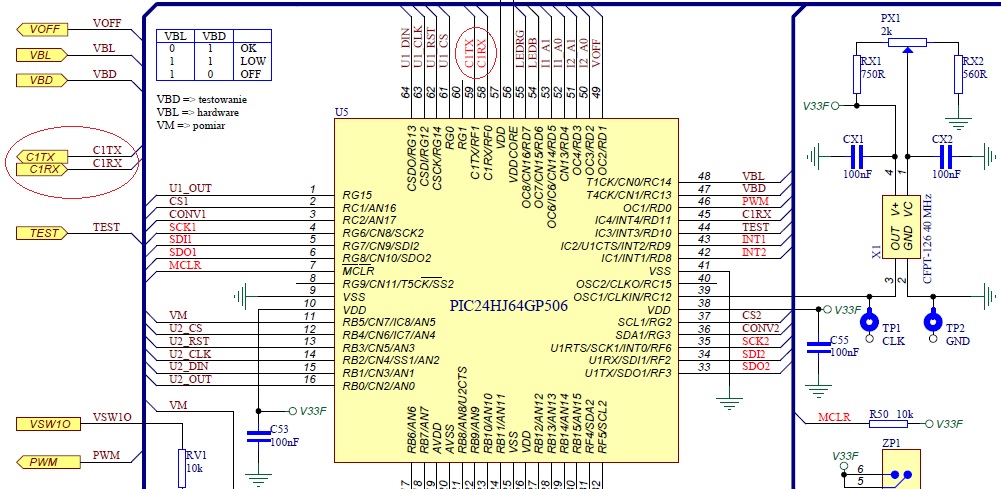

遇一电路，单片机是PIC24HJ64GP506，数据传输部分不大明白，故请教，谢谢


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2020-02-06 13:23

从硬件上看是单片机一路通讯口通过硬件变成了两路同时输入和输出(变成两个硬件端口)。下面的四针端口有可以是一个端口选择输出

2楼-- · 2020-02-06 15:46

精彩回答 2 元偷偷看……

3楼-- · 2020-02-06 19:17

国外仪器给的原理图。

4楼-- · 2020-02-06 23:42

但实际波特率很高，传的是振动数据，而且很远

多高多远? 应该不会用信号调制(波特率很高+调制,门电路行不通),
数据传输部分应该只是一路通讯口变成了两路
