< 在这问还不如找本讲三极管的书看看，估计也就是前几页的内容。
不是片言只语能说清的事，教科书可不容易写。

你就这么理解：箭的头是N结，箭的尾是P结，PNP就是P(集电极)->N（基极）<-P（发射极）,要正常使用，其直流偏置要保证VC>VB>VE，即电流是最终流向E（与电子运动相反）。
建议去看看工艺

基础东西现在是不难找到学习的资料的啊

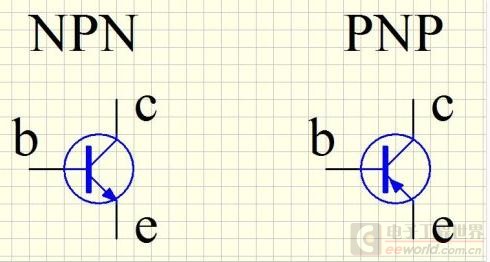

NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。

三个接出来的端点依序称为射极（emitter, E）、基极（base, B）和集极（collector, C）
NPN 是用 B→E 的电流（IB）控制 C→E 的电流（IC），E极电位最低，且正常放大时通常C极电位最高，
即 VC > VB > VE
PNP是用 E→B 的电流（IB）控制 E→C 的电流（IC），E极电位最高，且正常放大时通常C极电位最低， 即VC < VB < VE
总之 VB 一般都是在中间，VC 和 VE 在两边，这跟通常的 BJT 符号中的位置是一致的，你可以利用这个帮助你的形象思维和记忆。
NPN电路中，E 最终都是接到地板（直接或间接），C 最终都是接到天花板（直接或间接）。PNP电路则相反，C 最终都是接到地板（直接或间接），E 最终都是接到天花板（直接或间接）。这也是为了满足上面的VC 和 VE的关系。
对于NPN电路：
对于共射组态，可以粗略理解为把VE当作“固定”参考点，通过控制VB来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC（从电位更高的地方流进C极，你也可以把C极看作朝上的进水的漏斗）。
对于共基组态，可以理解为把VB当作固定参考点，通过控制VE来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC。
如果所需的输出信号不是电流形式，而是电压形式，这时就在 C 极加一个电阻 RC，把 IC 变成电压 IC*RC。但为满足 VC>VE， RC 另一端不接地，而接正电源。
PNP电路跟NPN是对称的，例如：
对于共射组态，可以粗略理解为把VE当作“固定”参考点，通过控制VB来控制VEB（VEB=VE-VB），从而控制IB，并进一步控制IC（从C极流向电位更低的地方，你也可以把C极看作朝下的出水管）。
对于共基组态，可以理解为把VB当作固定参考点，通过控制VE来控制VEB（VEB=VE-VB），从而控制IB，并进一步控制IC。

人的习惯思维。就像学开车的时候，倒车容易将方向搞反了一样。
记住所有直流电压都倒过来就对了。

为什么看到的图总是倒过来的，箭头画在上面，箭头画上，上方或下方没有关系。反正都是发射结正偏导通，把握这一点。详情认真读教科书。你画原理图，元件你可以旋转，无所谓。不管上下，知道三个极怎么连就行。
