各位老师好
最近一个项目需要用到正交解码，因此选用了dspic33EP256MU806这款单片机，板子是四层，贴片机焊接。上电测试发现PICKIT3或ICD3无法连接目标单片机，显示提示为：”目标器件ID（0x0）与期待的器件ID（0x18610000）不一致。“测量各VDD,VSS连接正确且电压均正常为3.3V。VCAP引脚焊接为10uf贴片0603独石电容.测量VCAP对地电压为：3.08V。数据手册标准电压值应为1.8V。请问各位老师，什么情况会使VCAP对地电压变为3V左右呢？请帮忙分析下故障原因，非常感谢。

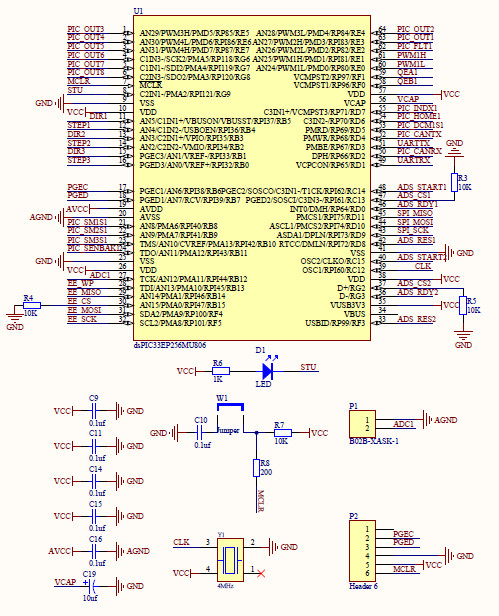

附上单片机原理图与报错提示截图，谢谢！
下载附件
报错提示
2015-7-30 22:13 上传
最近一个项目需要用到正交解码，因此选用了dspic33EP256MU806这款单片机，板子是四层，贴片机焊接。上电测试发现PICKIT3或ICD3无法连接目标单片机，显示提示为：”目标器件ID（0x0）与期待的器件ID（0x18610000）不一致。“测量各VDD,VSS连接正确且电压均正常为3.3V。VCAP引脚焊接为10uf贴片0603独石电容.测量VCAP对地电压为：3.08V。数据手册标准电压值应为1.8V。请问各位老师，什么情况会使VCAP对地电压变为3V左右呢？请帮忙分析下故障原因，非常感谢。
附上单片机原理图与报错提示截图，谢谢！
下载附件
报错提示
2015-7-30 22:13 上传
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
