< 还有一个问题，就是楼主的原始设想是用全通滤波器来补偿前面带通滤波器的相位，带通滤波器的相位是滞后的，所以如果后面的全通滤波器相位超前则正好可以补偿，但现在看来全通滤波器的相位也是滞后的，那如何补偿？不知道楼主这个方案是自己想出来的还是从哪里看来的。

“自己在做群时延均衡器，用的是全通滤波器，可是怎么会有很大的衰减呢”
总要把你的电原理图贴出来让大家看看吧？

maychang 发表于 2017-3-15 16:37
“自己在做群时延均衡器，用的是全通滤波器，可是怎么会有很大的衰减呢”
总要把你的电原理图贴出来让大家 ...

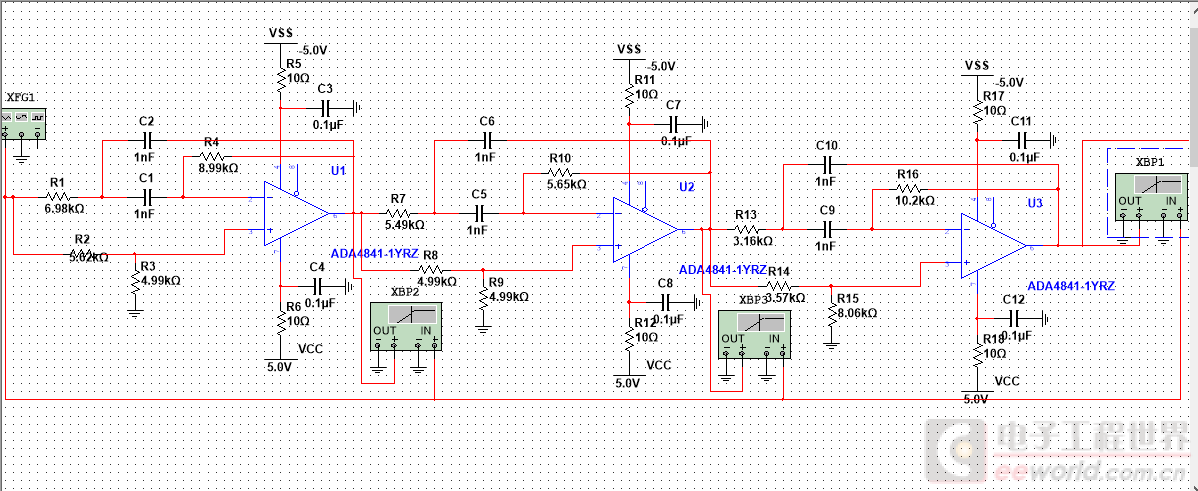

前面是一个10阶的带通滤波器，带宽是20k-34kHz，后面级联全通滤波器，想让前面的相位变成线性，让其群时延几乎为一条水平线

本帖最后由 gmchen 于 2017-3-16 08:00 编辑

楼主可以自己写一下每个全通滤波器的传递函数，就会发现这个传递函数前面有个小于1的常数k，这个常数是运放同相端的分压比，也就是这个全通滤波器的增益。
二阶全通滤波器的传递函数一定有 k(s^2-as+b)/(s^2+as+b) 这样一个形式，在这个全通滤波器中，传递函数分子上的-as正是由于k<1才能得到负数，所以这种全通滤波器的增益一定是小于1的。

一些关于有源滤波器的资料和书籍中，常常只给出滤波器的归一化幅频特性与相频特性，没有给出其增益关系，导致读者误认为其增益为1 。
