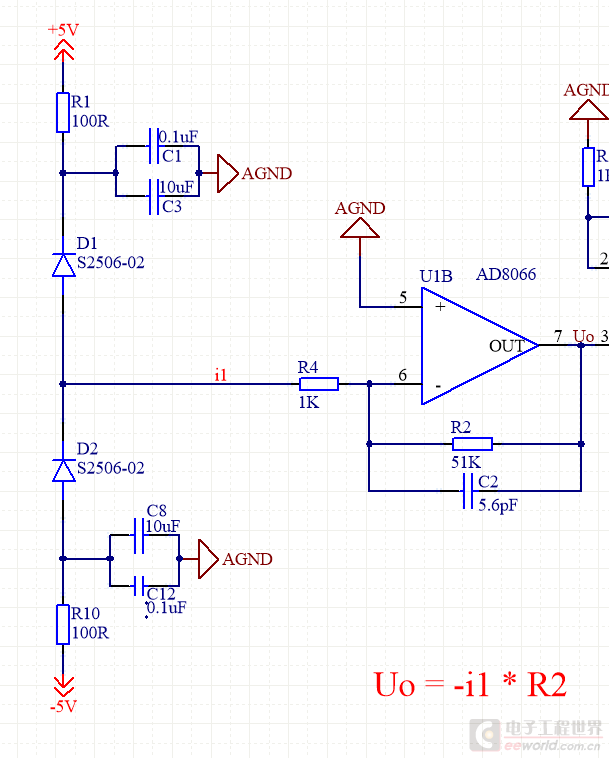

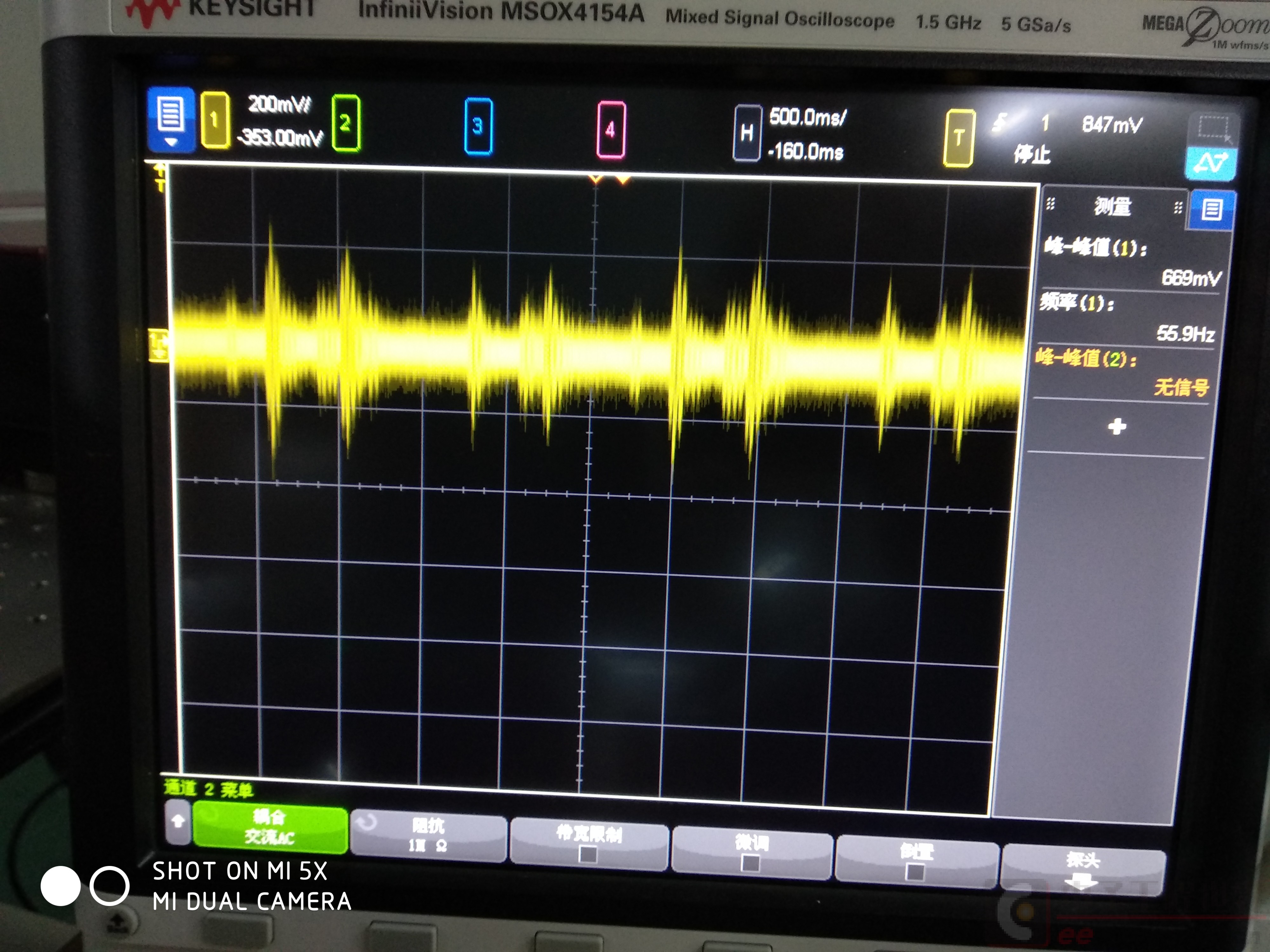

上图便是我所使用的I/V转换电路，调试这个电路的时候发现其输出一直有一些干扰脉冲，如下图所示
我网上查了下，初步判断这是振铃现象(不懂对不对)，也按照网上的方法试着把我的放大级数减小，原来的5级放大(包括
一级电压跟随器)变成了3级，以及尽可能的减少链路中的电容，但是并没有得到改善。
我试过把I/V电路中的“C2”直接去掉，这个脉冲是没有了，但是输出的信号信噪比变差了。这种现象有什么办法能很好的解决
吗，各位大佬们支支招呗
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
两支二极管均反偏，阻抗很高。标注 i1 处很容易受到外界干扰。
那这个电路要怎么改呢，求指导。
这个电路不存在什么改的问题，而是根本不对，或者不全，估计是你不知从哪儿抄的，完全没有弄懂电路原理照猫画虎的结果。建议你先去看看教科书，I/V转换电路就是一采样电阻再加适当的放大器，但不同应用有不同讲究，没有具体的需求，根本谈不上什么电路设计。
