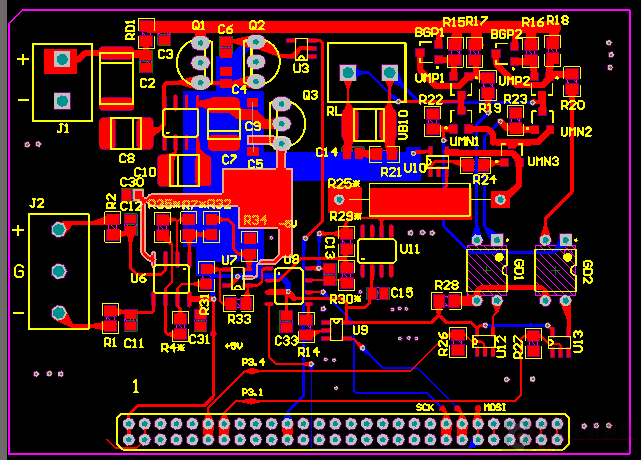

< 你的U11在PCB上看，怎么只有2脚和6脚有连接？

littleshrimp 发表于 2017-9-10 11:25
你的U11在PCB上看，怎么只有2脚和6脚有连接？

那是电源基准芯片，2脚是输入，6脚是2.5V输出，4脚是地，因为我把多边形隐藏了所以4脚看上去没连生命东西，这样子我测了输出电压是稳得。

天天1 发表于 2017-9-10 11:41
那是电源基准芯片，2脚是输入，6脚是2.5V输出，4脚是地，因为我把多边形隐藏了所以4脚看上去没连生命东西 ...

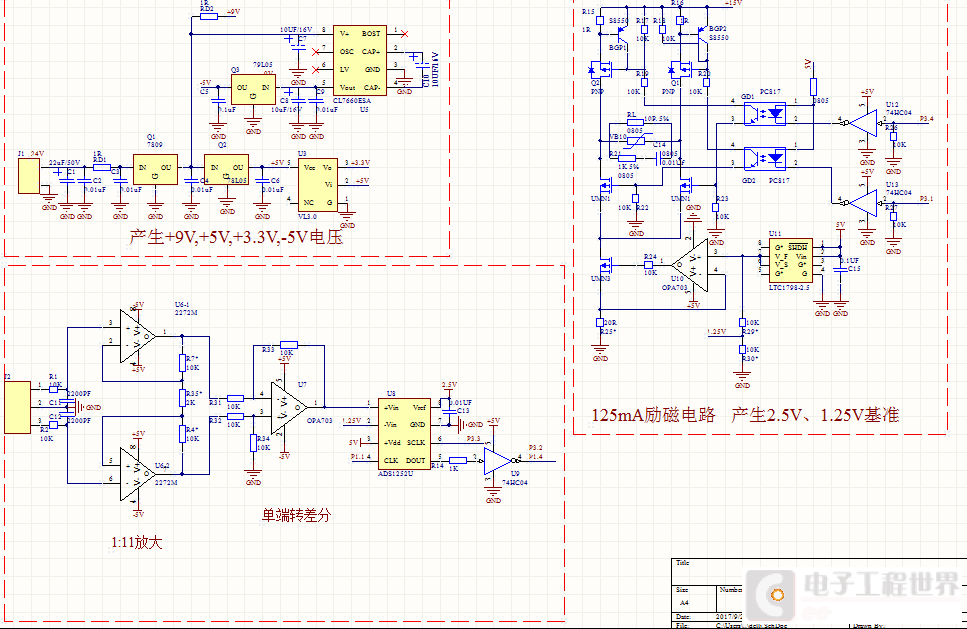

从U11来看你的原理图和pcb有很大出入
你的2.5V参考电压没看到出处，应该是1798直接输出的吧？
1.25v通过两个10k直接分压输入adc的部分要加缓冲
j2输入0V时+vin处的电压应该让其接近1.25v

注意几个方面：
1、前向通道的设计应尽量降低信号中的噪声成分，比如用滤波器、差分放大器之类，同时自身不能产生明显的噪声。
2、基准源的选择，要求高就选择精度合适的集成基准源，并尽量避免用电阻分压。
3、注意电源纹波，这个一定要控制住。
4、PCB布局、走线要注意EMC特性，尽量远离噪声源，地回路、电源回路的设计也要注意跟数字系统分立，避免耦合噪声。

ad跳动大……把模拟前端输入级去掉，adc输入接个电池试试，这时候不跳就是模拟前端有问题，再跳就是电源有问题
