为什么反激变换器在咋比为1:1时,输出电压要比输入电压高很多?

2019-03-25 14:10发布

之前也发过这个反击变换器的帖子,但是最近发现了一些新的问题,想求教一下各位大神。

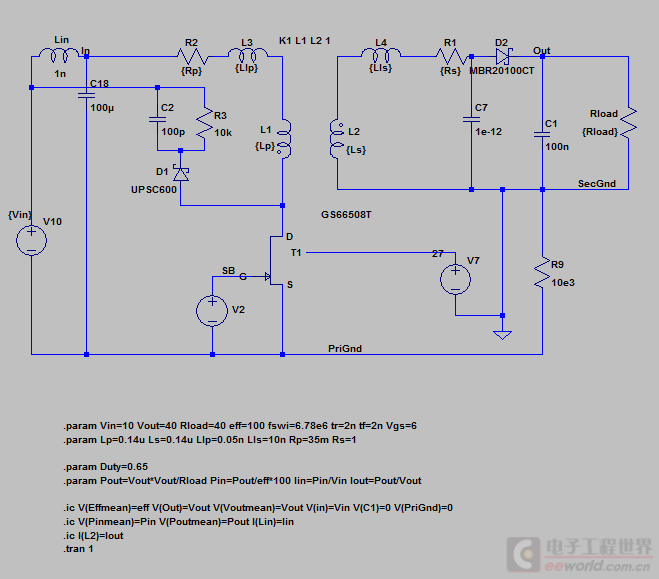

首先给大家看一下电路图和各个部分参数:
这是一个简单的反激变换器外加一个带信号开关、一个RDC电路来消耗漏感。我的输入电压不大,只有10v,当然这个是待定值。但是我发现输出电压和电流波形峰峰值很高。因为可以看到我的初次级线圈都是0.14uh所以匝数比也是1:1,所以我觉得二次侧电压应该也是10v左右。但是我在输出端得到了20v的电压,我想问一下这是为什么?还有如何减少二次侧漏感电流或者电压的峰峰值。

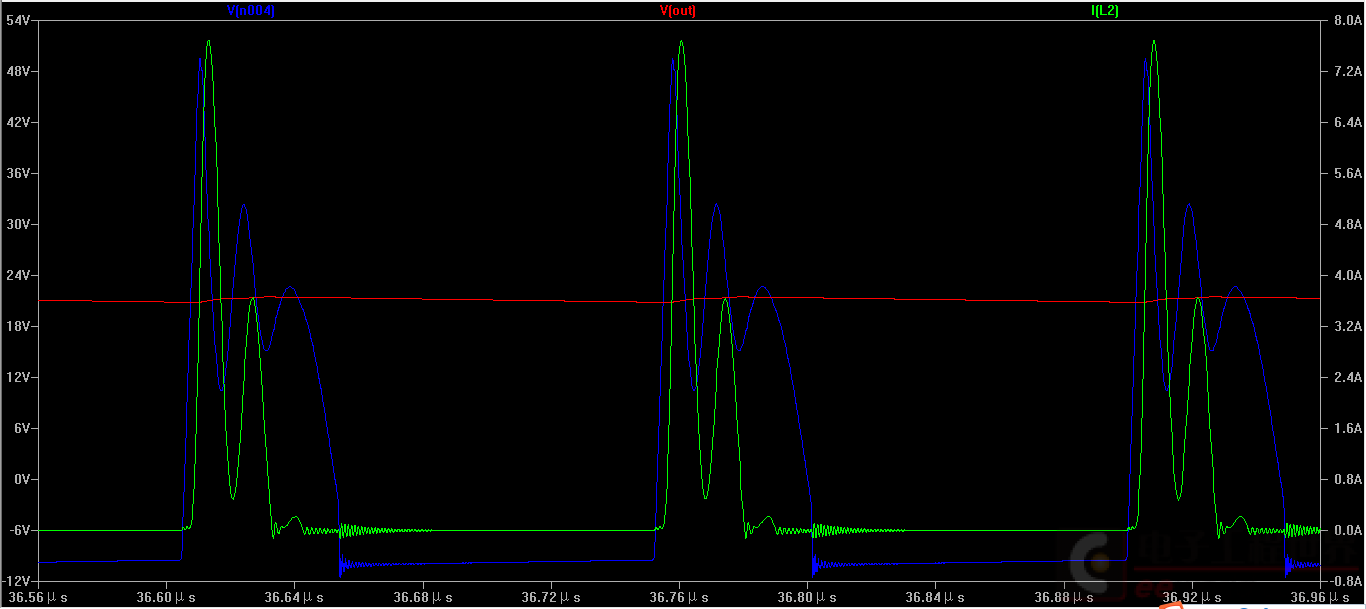

蓝 {MOD}线是次级线圈旁边的电压值,可以看到峰峰值很高,到达了48v;绿 {MOD}线是次级线圈上的电感值,这个波形和二次侧漏感的波形一下,而且峰峰值很高,不知道如何减少;红 {MOD}线就是输出电压,在20v左右。

谢谢各位大神!
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
maychang
1楼-- · 2019-03-25 18:07
< 只能说反激变换器直流输出电压可能比匝数比决定的数值高。
如果你把负载电阻减少(负载变重),则直流输出电压会降低。
maychang
2楼-- · 2019-03-25 21:13
“我想问一下这是为什么?”
你还没有理解反激变换器是如何工作的。
反激变换器功率管导通时,电源经功率管向变压器输送能量。功率管关断时,变压器经整流管向滤波电容和负载输送能量。所以反激变换器近似恒功率变换。
要想让输出电压降低,只能减少功率管导通占空比。
maychang
3楼-- · 2019-03-26 02:12
 精彩回答 2  元偷偷看……
qwqwqw2088
4楼-- · 2019-03-26 05:48
“因为可以看到我的初次级线圈都是0.14uh所以匝数比也是1:1”?
楼主这样理解反激变换是不对的
务必注意:反激式开关电源在控制开关接通期间是不输出功率的,仅在控制开关关断期间才把存储能量转化成反电动势向负载提供输出,,,
qwqwqw2088
5楼-- · 2019-03-26 10:39
楼主图中应该是用LT Spice仿真软件,变压器模型用的对么
反激电源变压器,不但要考虑初级线圈的最少匝数,还要考虑变压器初级线圈的电感量。
Decim
6楼-- · 2019-03-26 13:17
maychang 发表于 2017-11-10 20:22
“我想问一下这是为什么?”
你还没有理解反激变换器是如何工作的。
反激变换器功率管导通时,电源经功率 ...

想问您一下为什么二次侧电感边上的电压会是这种波形呢?而且电压很高
