2T总是出现损坏的现象

2019-03-25 14:10发布

4785 2

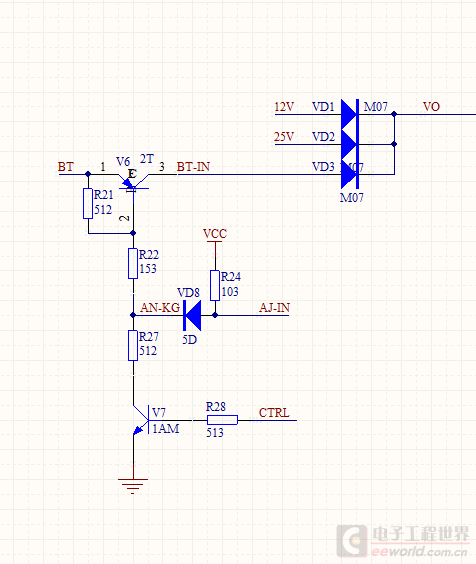

图中的V6 2T总是出现损坏的现象，输入24V，输出20V这样，什么原因呢？
此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-03-25 20:56

< 图中电阻的512 153 是电阻上的数字呢？还是就是512Ω，153Ω。2T的Vcbo只有-5V.

2楼-- · 2019-03-25 22:16

楼主，即便T2完全导通，T2没有压降，24V也是低于25V的，二极管VD2导通，应该是25V电源给后面电路供电，也不会出现输出是20V的情况，难道你25V电源没接？
