qwqwqw2088 发表于 2017-11-1 09:11 此问题，感觉不是几句话能把说清楚，平面螺旋电感似是电感使用的一个方向 flyback转换器中有原边电感，副 ...
Decim 发表于 2017-11-2 04:50 已经做了一个建模，在LT-spice 上只做了基本电路，我想问一下能不能通过改变电路的一些参数而提高效率呢 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 Decim 的问题《如何提升平面螺旋电感的传递效率和Q因子》','https://www.xiaopingtou.net/q-16987.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
flyback转换器中有原边电感，副边电感，根据次级电流是否有降到零，这种转换器可以分为DCM和CCM两种工作模式。两种模式有其各自的特点，要把传递能量时的效率分析起来，需要借助分析软件等等，
建议楼主最好用找一个软件，用建模的思想进行一些仿真分析，
已经做了一个建模，在LT-spice 上只做了基本电路，我想问一下能不能通过改变电路的一些参数而提高效率呢？在仿真阶段添加铁芯等硬件不太实际。

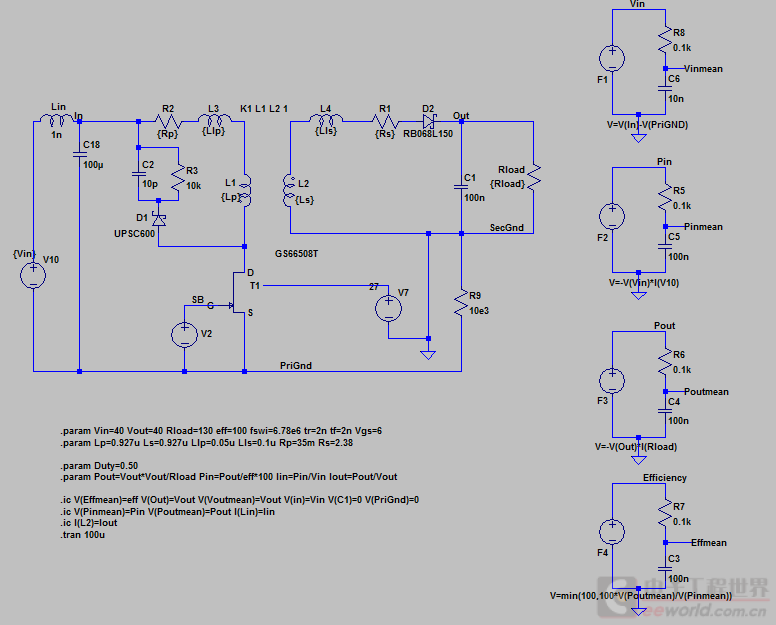

你的仿真图中R1和R2就是次级绕组和初级绕组的铜线电阻，加宽铜箔和加厚铜箔就是为了减少R1和R2。图中L3和L4表示漏感。开关一个周期内储存在漏感中的能量是无法传送到负载的，只能由D1C2R3消耗掉转化成热，这是损耗。所以减小漏感(减小储存在漏感中的能量)可以提高效率。L1和L2尽量贴紧，必要时做成夹层形式，就是为了减少漏感。
顺便说一句：C2用10pF，太小了。C2大些，并不影响效率，因C2上损耗非常非常小，几乎为零。
只是感觉这个LT-spice 软件功能不是很强大，这种磁性元件不一定有什么准确
