请问各位，下面的电路VL=+12V, 请问Vin电压是多少。这个2N3904在这里起到什么作用，请大家不吝赐教，谢谢！


此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
littleshrimp
1楼-- · 2019-03-25 22:01

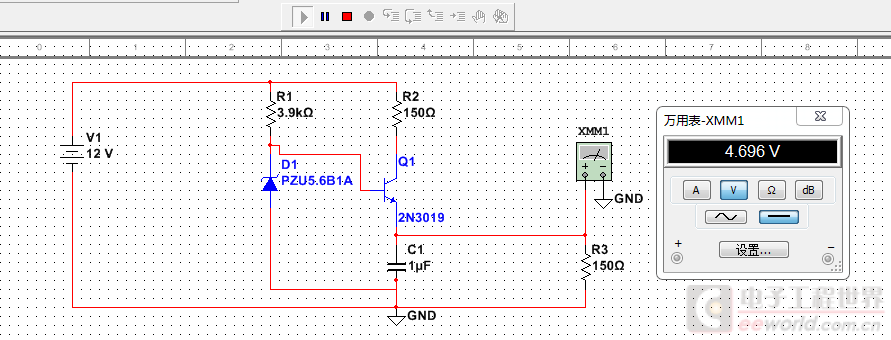

< QQ图片20171030142134.png
gsywm
2楼-- · 2019-03-26 01:58
littleshrimp 发表于 2017-10-30 14:22

这个电流走向是从B到E，为什么不是C到E？
S3S4S5S6
3楼-- · 2019-03-26 04:48
VIN电压不是12V吗？稳压管给2N3904基极提供一个恒定电压5.6V，三极管处于放大区，集电极12V，经过150欧姆电阻，经过CE极给芯片供电，射极接的是一个电容，用来储能兼滤波作用，纯属小白瞎扯淡
chunyang
4楼-- · 2019-03-26 06:57
晶体管和稳压管构成最简单的串联稳压电路啊，输出约5V，没有按电源的规范画就不认识了？
S3S4S5S6
5楼-- · 2019-03-26 12:13
http://www.21ic.com/jichuzhishi/ ... 2-12-18/154417.html
http://www.21ic.com/jichuzhishi/ ... 2-12-18/154421.html
百度了一下，这两个讲的很清楚，可以看一下
