三极管漏电流问题,请教~~~

2019-03-25 14:11发布

本帖最后由 hit09 于 2014-11-5 19:55 编辑

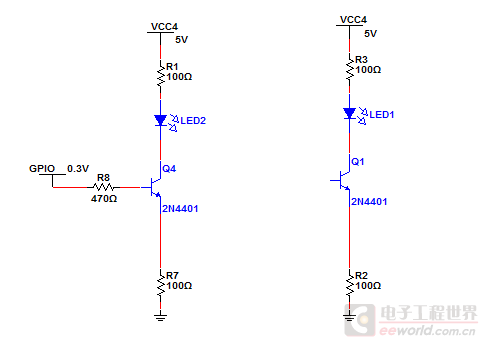

大家遇到这种问题没,GPIO控制三极管基极,当出现低电平(<0.3V)集电极上串联的LED灯仍然是亮的,属于微微的亮,只有一个很小的亮点,但是肉眼可以识别的。电路如图示:如下两种图实际测试结果为发光二极管都有个亮点,此时该支路电流<0.05mA.后来单独做了个电路,5V上串联68K电阻和LED灯,结果灯依然会有个亮点,此时测试该支路电流约为3V/68K=0.044mA,说明发光二极管电流很小很小时也是可以亮的。因此用三极管的如下电路无法彻底关断发光管了,个人认为几十uA的电流比较难以消除的,有遇到这种情况的同学没,3Q。通常大家不都是用三极管驱动LED么,,,费解。 LED.png
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
captzs
1楼-- · 2019-03-25 19:39
< 在三极管基极接一个电阻到地试试,即所谓下拉电阻。
maychang
2楼-- · 2019-03-26 01:00
没有什么“费解”。
输入0.3V,三极管基极仍有电流存在,很小而已。此微小基极电流经三极管放大后(现在的管子,集电极电流很小时仍具有相当的电流放大倍数),点亮了LED。
要消除楼主所说“漏电流”,只需要在三极管基极与发射极之间并联一支电阻。该电阻数值大约可以在2千欧到4千欧之间选取。
不明白楼主在三极管发射极串联电阻(R7和R2)是要干什么。这两支电阻毫无必要,应该合并到集电极限流电阻中去(此电阻短路,集电极电阻数值增加)。
hit09
3楼-- · 2019-03-26 03:17
三极管基极连接到GPIO的低电平,等效下拉到地了,即使基极悬空也有漏电流的。我记得市面上好多开发板都这么搞得,用三极管驱动LED,没注意是否有这问题,我们公司的板子今天测试出这个问题,比较无语,因为这小bug明天改版,,,
hit09
4楼-- · 2019-03-26 05:52
 精彩回答 2  元偷偷看……
dontium
5楼-- · 2019-03-26 09:40
现在CMOS工艺的单片机,端口低电平时,电压是很小的。在象楼主电路,负载电阻近似为无穷大的情况下,输出几乎为0V。

楼主所说的LED微亮,应该不是漏电流引起的。因为现在硅管的漏电流已经做得非常小了。

如果IO端口还接有其它负载,则另当别论。这时可以将三极管的基极到地接一个适当的电阻。
qwqwqw2088
6楼-- · 2019-03-26 13:40
怀疑三极管漏电,可以把be极短接,然后加电压Vce,在电路里串接一个电阻和一个电流表,看到电流表数值会慢慢变化。
