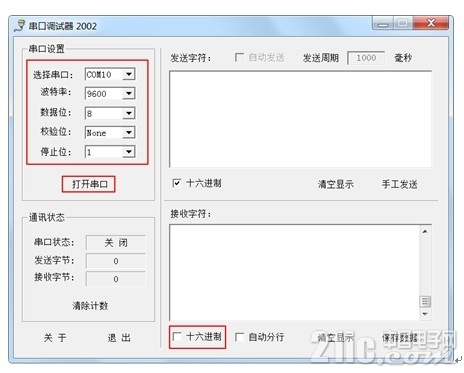

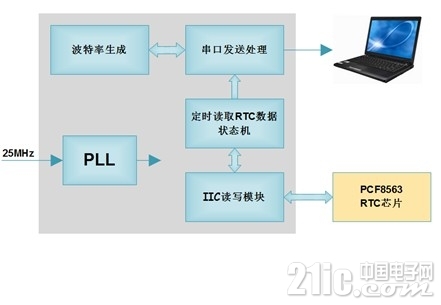

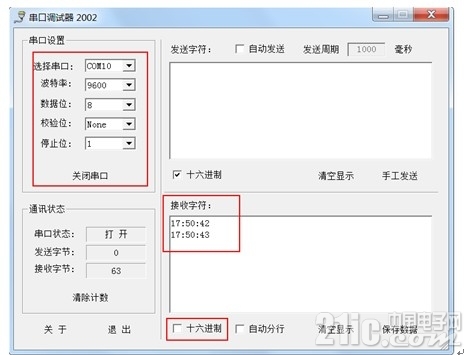

Xilinx FPGA入门连载65：基于UART发送的RTC读取特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm 1 功能简介         如图所示，本实例通过IIC接口定时读取RTC中的时、分、秒寄存器，同时将时、分、秒数据通过UART发送到PC上的串口调试助手进行实时的显示。 2 模块划分         本实例模块划分如图所示。 ●  Iic_controller.v模块产生IIC读写的时序。●  Rtc_controller.v模块产生RTC寄存器的读写控制，将读写信号连接到iic_controller.v模块实现底层的读写。●  Rtc_top.v模块衔接iic_controller.v模块和rtc_controller.v模块。●  Speed_tx.v模块产生串口波特率的分频以及相关控制信号。●  My_uart_tx.v模块产生发送到PC的UART数据协议，即并串转换处理。●  Tx_bridge.v模块判断当前的RTC读出秒数据是否有变化，若发送变化则产生一个发送到PC的字符串。 3 板级调试连接好下载线，给SP6开发板供电（供电的同时也连接好了UART）。打开ISE，进入iMPACT下载界面，将本实例工程下的sp6.bit文件烧录到FPGA中在线运行。双击如图所示的“串口调试器”，。          如图所示，打开串口调试器后，选择串口为COM10（我们前面在硬件管理器中新识别到的COM口，实验者应以自己电脑识别到的COM口为准），设置波特率为9600，数据位为8，校验位为None，停止位为1。点击“打开串口”。尤其注意“接收字符”下面的“十六进制”不要勾选。          如图所示，当我们点击完“打开串口”，其显示字符就变成了“关闭串口”。         此时我们看到“接收字符”下面不断有时间地址的一串时、分、秒信息打印出来。这组不断更新的数据就是我们从RTC芯片中读取的时间信息。
