Xilinx FPGA入门连载64:基于数码管显示的RTC读取

2020-02-06 11:16发布

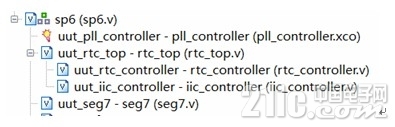

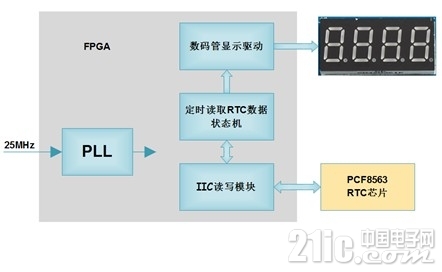

Xilinx FPGA入门连载64:基于数码管显示的RTC读取特权同学,版权所有配套例程和更多资料下载链接:http://pan.baidu.com/s/1jGjAhEm 1.jpg 1 功能简介         如图所示,本实例通过IIC接口定时读取RTC中的分、秒寄存器,将分、秒数据分别显示在数码管的高2位和低2位。 2.jpg 2 模块划分         本实例模块划分如图所示。 3.jpg ●  Seg7.v模块产生数码管显示驱动。●  Iic_controller.v模块产生IIC读写的时序。●  Rtc_controller.v模块产生RTC寄存器的读写控制,将读写信号连接到iic_controller.v模块实现底层的读写。●  Rtc_top.v模块衔接iic_controller.v模块和rtc_controller.v模块。 3 板级调试连接好下载线,给SP6开发板供电(供电的同时也连接好了UART)。打开ISE,进入iMPACT下载界面,将本实例工程下的sp6.bit文件烧录到FPGA中在线运行。         此时我们可以看到数码管显示RTC芯片中的分、秒信息,分、秒递增的速度和我们实际的秒是同步的。
