Xilinx FPGA入门连载62：基于SRAM批量读写的UART bulk测试特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm

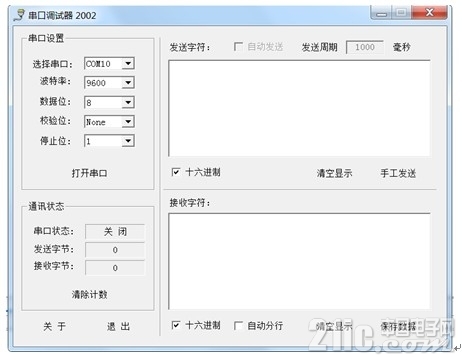

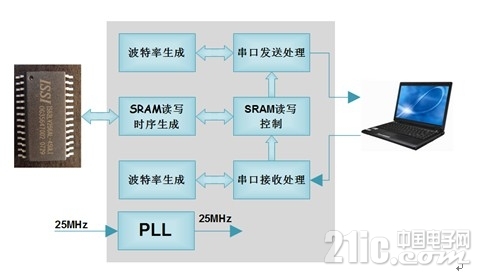

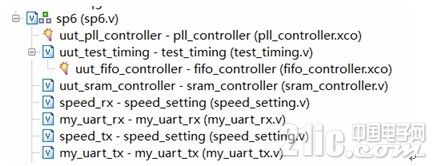

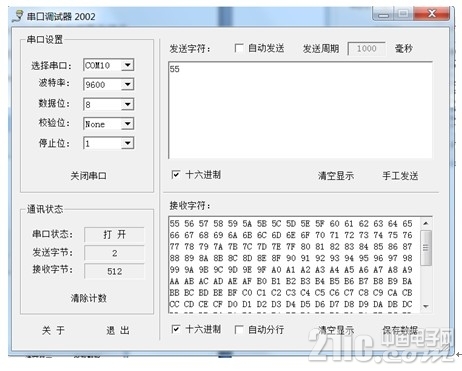

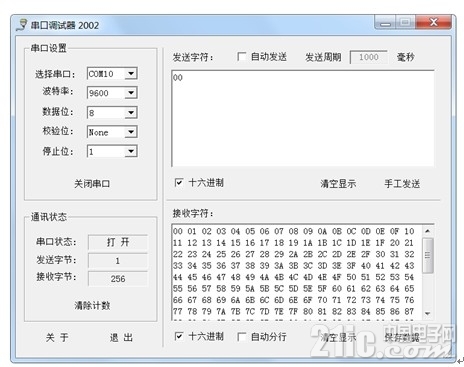

1 功能概述         该实例的内部功能如图所示。          将SRAM分为128组（高7bit地址），每组256个数据（低8bit地址）；上电初始对SRAM所有地址写入以其地址为首字节数据的递增数据；写入完成点亮LED[0]进行指示；等待UART接收到一个字节数据（有效数据为0-127），以此数据作为地址，读出该组256字节数据到FIFO中缓存，然后依次通过UART发送出去。 2 模块划分         该工程实例的设计模块层次如图所示。 ●  my_uart_rx.v模块主要是完成数据的接收。●  speed_setting.v（speed_rx）模块主要响应my_uart_rx.v模块发出的使能信号进行波特率控制，并且回送一个数据采样使能信号。●  my_uart_tx.v模块在my_uart_rx.v模块接收好一个数据后启动运行，它将接收到的数据作为SRAM地址，读取SRAM对应地址的256个字节数据，然后通过UART发送数据返回给PC端，它的波特率控制是由speed_setting.v（speed_tx）模块产生。●  sram_controller.v模块产生SRAM的基本读写时序，直接控制SRAM的芯片接口。●  test_timing.v模块上电后产生SRAM遍历读写的控制信号、地址和数据，在接收到UART的读地址后，读取SRAM对应地址组的256个数据。 3 板级调试连接好下载线，给SP6开发板供电（供电的同时也连接好了UART）。打开ISE，进入iMPACT下载界面，将本实例工程下的sp6.bit文件烧录到FPGA中在线运行。当我们看到D2指示灯亮起来的时候，说明FPGA已经完成了对SRAM所有地址的写数据初始化操作。接着我们可以使用串口调试助手读取SRAM数据了。双击如图所示的“串口调试器”，。          如图所示，打开串口调试器后，选择串口为COM10（我们前面在硬件管理器中新识别到的COM口，实验者应以自己电脑识别到的COM口为准），设置波特率为9600，数据位为8，校验位为None，停止位为1。点击“打开串口”。          如图所示，当我们点击完“打开串口”，其显示字符就变成了“关闭串口”；输入需要发送的数据“00”，然后点击按钮“手工发送”。随后我们便可以看到从16进制00开始递增的一串数据（一共256个）出现在了“接收字符”中。          如图所示，若我们发送16进制数据55，则收到的数据是以16进制55打头开始递增的数据。我们往SRAM地址组写入数据的规则是，从和地址一样的数据开始递增的数据。大家可以再试试别的地址（地址有效范围是16进制的00到7F），看看是否都是符合我们的规则。
