DDR2参考电压0.9V的产生，两个电容串联

2020-02-06 11:29发布

站内问答 / FPGA
5295 3 3
DDR2 DDR2

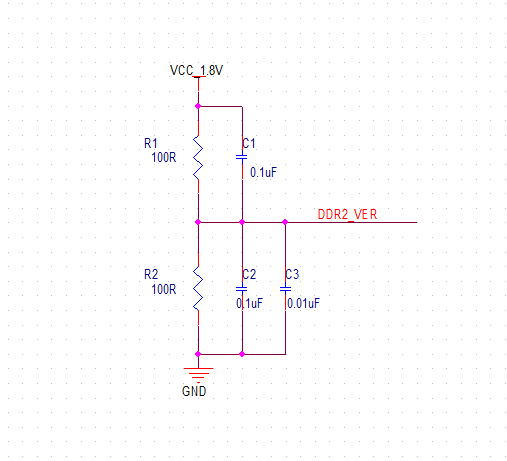

此电路用于产生DDR2的0.9V参考电压，不知道电容C1在此处有什么特别的作用，还望高手解答一下。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
llyyff1636
1楼-- · 2020-02-06 15:30
C1用来消除上电瞬间的干扰，是DDR上电能够更加平缓
CY0904030105
2楼-- · 2020-02-06 17:55
llyyff1636 发表于 2016-3-20 21:01
C1用来消除上电瞬间的干扰，是DDR上电能够更加平缓

C1的另一端怎么不直接接地
