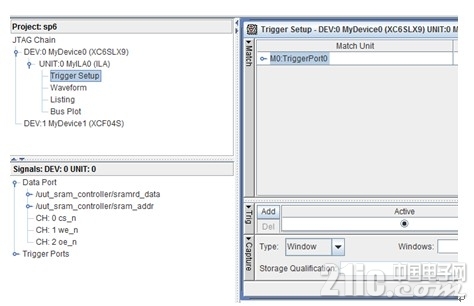

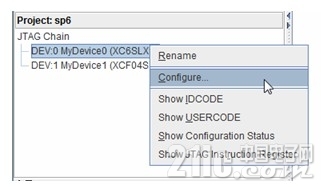

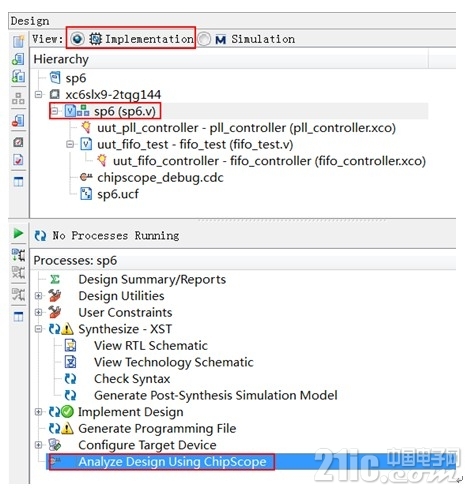

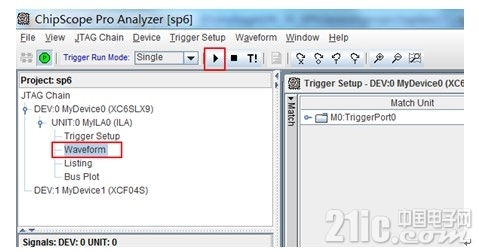

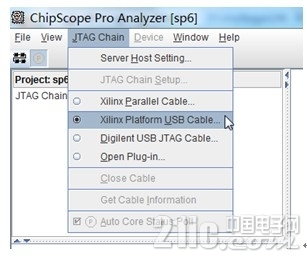

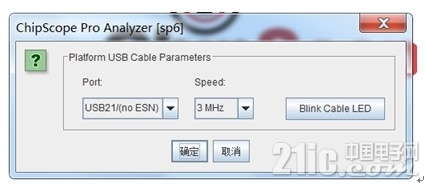

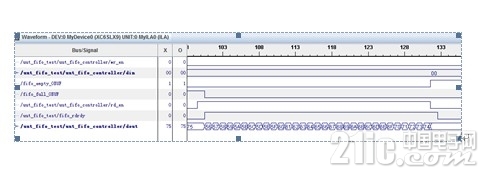

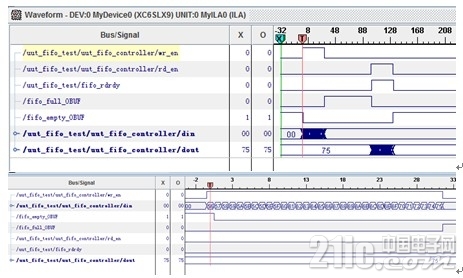

Xilinx FPGA入门连载54：FPGA 片内FIFO实例之chipscope在线调试特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm 1 FPGA在线配置         连接好下载线，给SP6开发板供电。如图所示，在“Design à Implementation”界面下，首先选中“Hierarchy”下的“sp6.v”文件，接着双击“Processes: sp6”下的“Analyze Design Using ChipScope”。          在“ChipScope Pro Aanlyzer”界面中，点击菜单“JTAGChain à Xilinx Platform USB Cable…”。          随后弹出如图所示界面。大家可以尝试点击“Blink Cable LED”，相应的下载线上的LED将会闪烁，说明下载线连通正常。最后点击“确定”。          此时，我们看到“Project”界面下出现了两个设备，如图所示。选择第一个设备。          在第一个设备上单击鼠标右键，如图所示，选择“Configure…”。          接着弹出的配置界面中，点击“Select New File”，弹出右侧所示界面定位到当前工程所在文件夹下的sp6.v文件。完成后，点击OK。 2 触发采样波形         此时，如图所示，我们可以双击“Trigger Setup”进行读写触发条件的设置，建议大家使用我们已经设定好的触发条件即可。          如图所示，我们单击菜单栏上的运行图标，然后双击“Waveform”查看波形。          我们设定触发条件为FIFO写使能信号上升沿时采样波形，采集到的波形如图所示。
