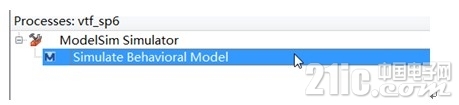

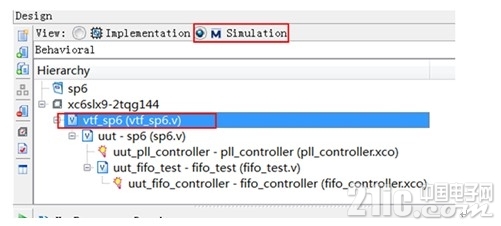

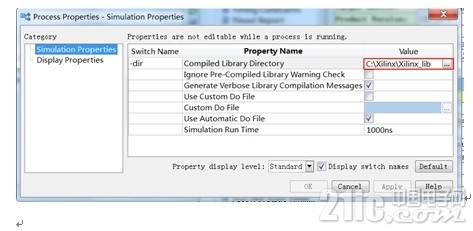

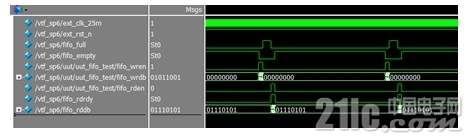

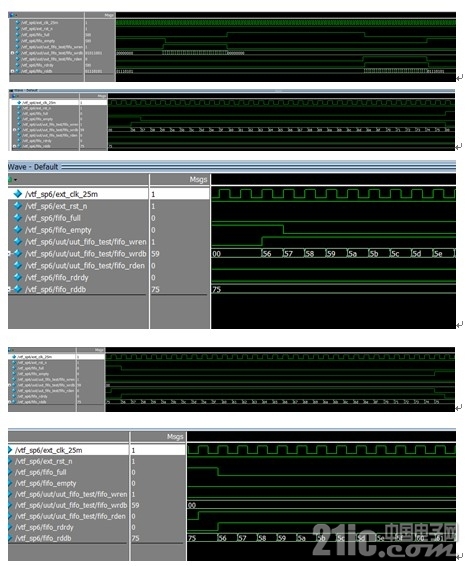

Xilinx FPGA入门连载53：FPGA片内FIFO实例之功能仿真特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm 1 Xilinx库设置         打开文件夹sp6ex19下的ISE工程。如图所示，切换到“Design à Simulation”界面。鼠标选中“vtf_sp6.v”文件。          此时，在“Processer:vtf_sp6”下，选择“SimulateBehavioral Model”，然后点击鼠标右键，弹出菜单中选择“ProcessProperties…”。          如图所示，确认设置好在安装Modelsim过程中编译好的ISELibrary路径。设定完成后点击“OK”回到ISE主界面。 2 功能仿真         如图所示，双击“Simulate Behavioral Model”开始仿真。          接着，Modelsim中我们可以查看读FIFO的波形。          FIFO操作的规则大体可以归纳如下：●  写使能信号fifo_wren拉高时，当前的写入数据fifo_wrdb有效，即fifo_wrdb被存储到FIFO中，如测试波形中依次写入的数据56、57、58……。●  FIFO为空时，指示信号fifo_empty为高电平，一旦写入数据后的第2个时钟周期，fifo_empty为低电平，表示当前FIFO不空。●  读使能信号fifo_rden拉高时，第2个时钟周期读出数据出现在fifo_rddb有效，如测试波形中依次写入的数据56、57、58……。●  FIFO为满时，指示信号fifo_full为高电平，一旦读出数据后的第2个时钟周期，fifo_full为低电平，表示当前FIFO不满。
