CMOS摄像头接口时序设计4时序约束（特权同学版权所有）本文节选自特权同学的图书《FPGA设计实战演练（逻辑篇）》（特权同学版权所有）配套例程下载链接：http://pan.baidu.com/s/1pJ5bCtt

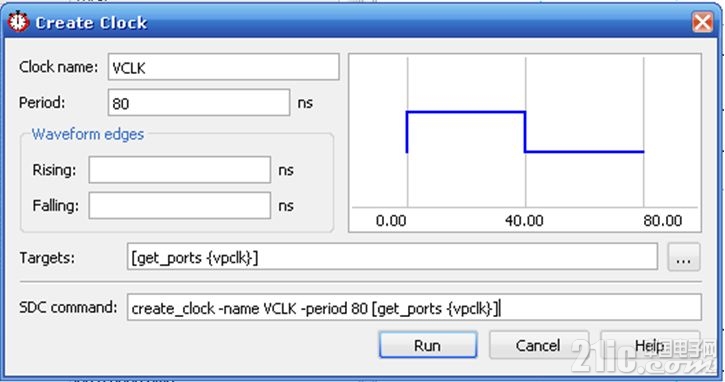

下面我们来添加时序约束，打开TimeQuest，点击菜单栏的ContraintsàCreat Clock，做如图8.54所示的设置，首先约束CMOS Sensor的同步时钟VCLK。（特权同学，版权所有）

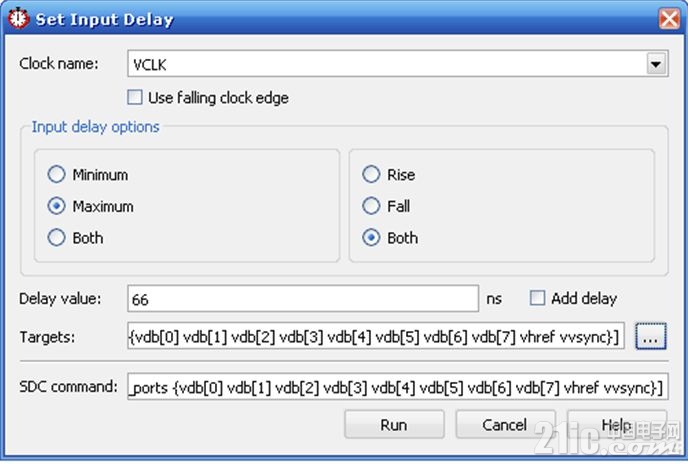

图8.54 VCLK时钟约束点击ContraintsàSet Maximum Delay，对vdb[0] vdb[1] vdb[2] vdb[3] vdb[4] vdb[5] vdb[6] vdb[7] vhref的set_max_delay做如图8.55所示的设置。（特权同学，版权所有）
图8.55 set_max_delay约束点击ContraintsàSet Minimum Delay，对vdb[0] vdb[1] vdb[2] vdb[3] vdb[4] vdb[5] vdb[6] vdb[7] vhref的set_min_delay做如图8.56所示的设置。（特权同学，版权所有） file:///C:/Users/pc/AppData/Local/Temp/msohtmlclip1/01/clip_image006.jpg图8.56 set_min_delay约束
