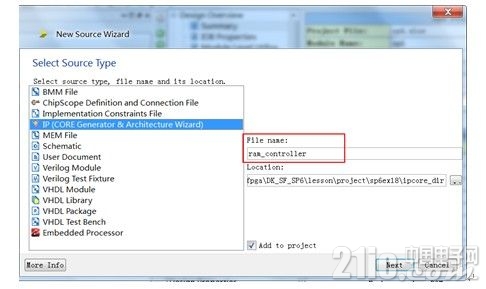

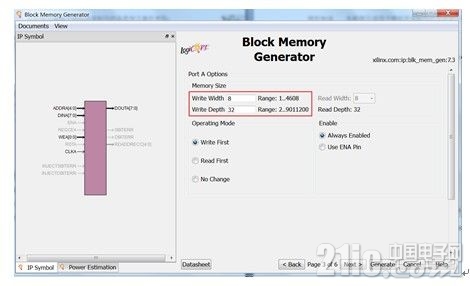

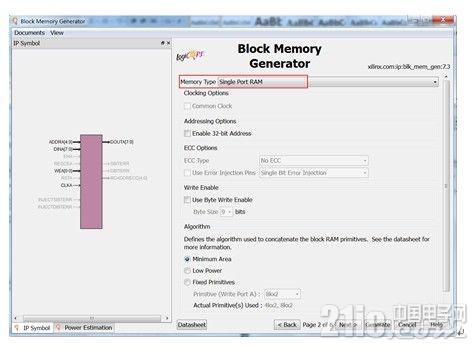

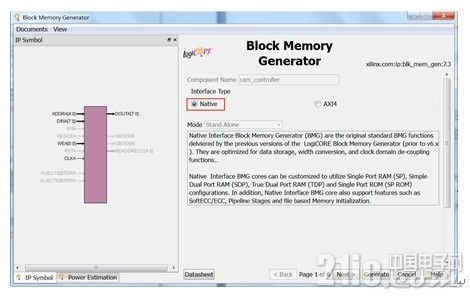

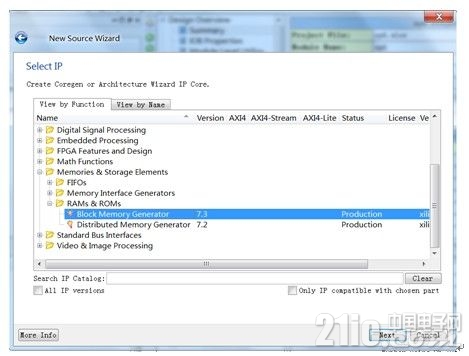

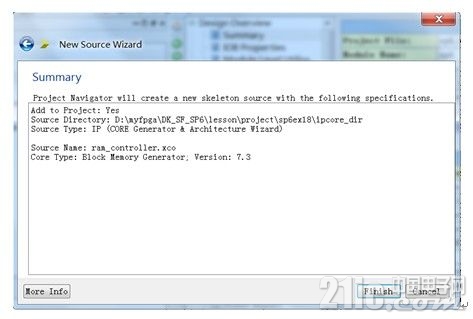

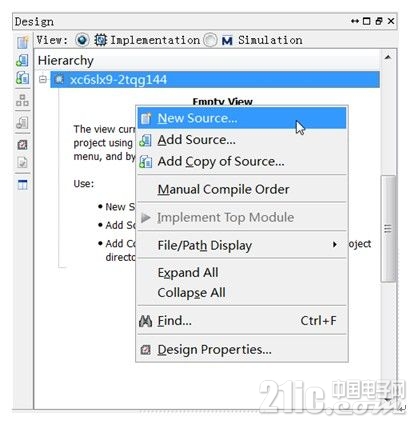

Xilinx FPGA入门连载48：FPGA片内RAM实例之RAM配置特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm 1新建源文件打开ISE工程，如图所示，在“Design à Implementation à Hierarchy”中的任意位置单击鼠标右键，弹出菜单中选择“New Source..”。 在“New Source Wizard”中，做如图所示的设置。●  “Select Source Type”中选择新建文件类型为“IP(CORE Generator & Architecture Wizard)”。●  “File name”即文件名，我们命名为“ram_controller”。●  “Location”下面输入这个新建文件所存放的路径，我们将其定位到工程路径下的“ipcore_dir”文件夹下。●  勾选上“Add to project”。          完成以上设置后，点击“Next”进入下一步。 2IP选择在“Select IP”页面中，如图所示，我们在“Viewby Function”下面找到“Memories &Storage Elements à RAMs & ROMs à Block Memory Generator”，单击选中它，接着点击“Next”进入下一步。          如图所示，弹出“Summary”页面后，点击“Finish”即可。 3 RAM配置         弹出的第1个页面中，如图所示，“InterfaceType”选择“Native”，然后点击“Next”到下一个配置页面。          弹出的第2个页面中，如图所示，“Memory Type”选择“Single Port RAM”，其他配置默认即可，然后点击“Next”到下一个配置页面。          弹出的第3个页面中，如图所示，RAM位宽“Read Width”输入“8”bit；ROM深度“Depth”输入“32”。其他配置默认即可，然后点击“Next”到下一个配置页面。          余下3个页面均使用默认设置即可，点击“Generate”生成RAM。
