0欧姆电阻用来隔离不同的地是否会有一些反作用?

2019-03-25 14:13发布

1.自己DIY四轴自己设计的电路。测试发现芯片工作正常,测试用的灯也能正常点亮,mpu6050通过串口观察正常工作

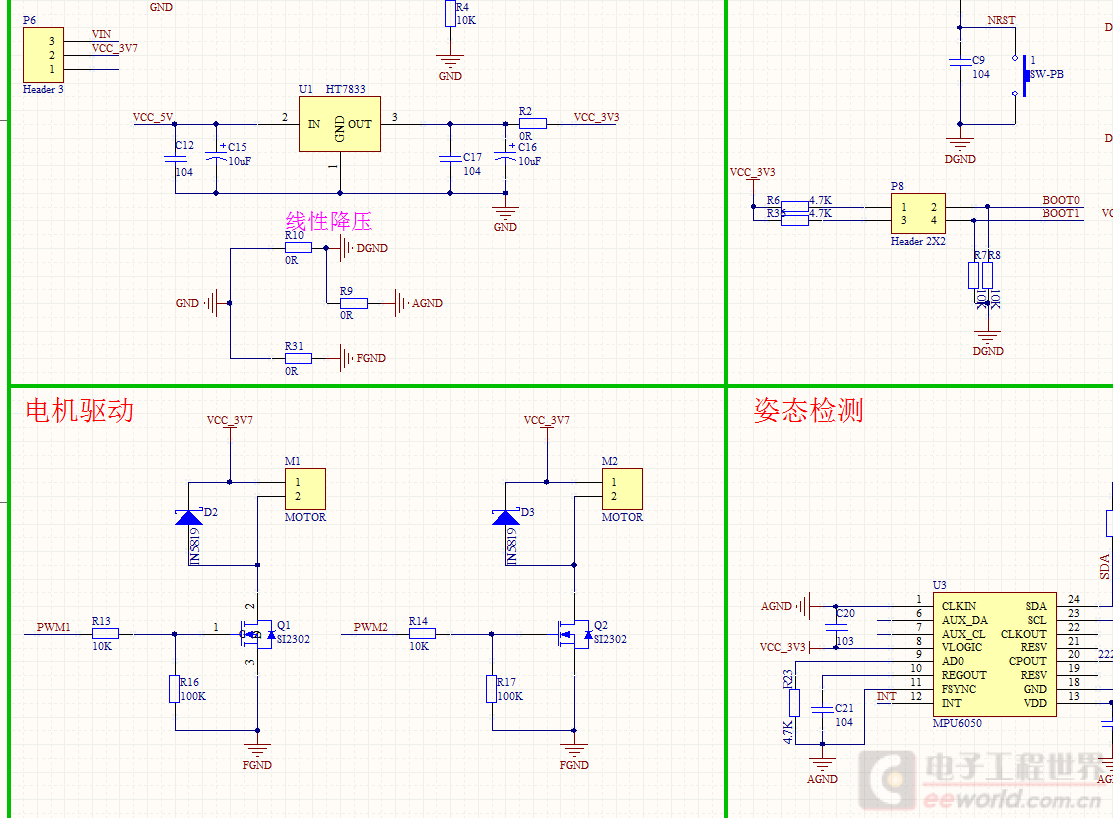

2.只有电机驱动不行。如图1。为了防止电流不稳定,所以各个模块的地都分开来,然后用0欧姆电阻连起来。我分了四个地(这个本人也是小白,网上自己找资料看了一些方案然后弄得)
3.测试个个点,发现到mos管之前pwm波都是正常的方波,没有任何问题。电机两端的电压差也随着pwm增大而增加,看着貌似好像也没问题,但是一接上空心杯就是不转。

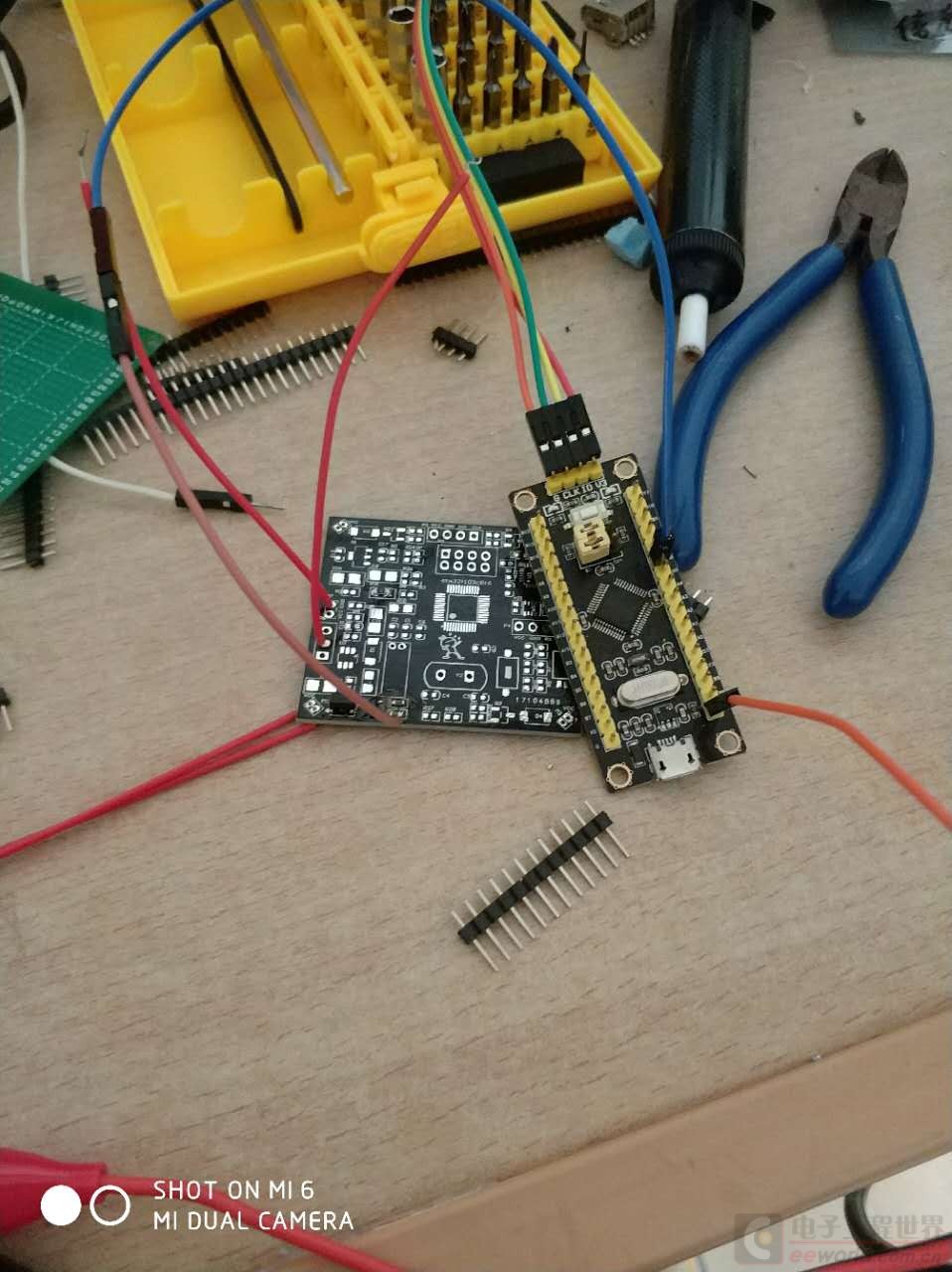

4.后来自己用另一块板子焊了一组驱动,然后用外部的芯片来控制如图2,结果空心杯能很正常的转动,说名这种驱动方式没问题的。后来我就把stm32的地和点原地之间的0欧姆电阻拿掉,直接用导线连接。发现电机等4-5s就能正常转动了,虽然还是有问题,但是比一开始好多了,所以我就想问问0欧姆电阻是不是不能随便乱放,还有我这种现象出现有哪些原因呢。希望大神指教。我把原理图和pcb文件也发上来。希望能指点其中不足之处。
1508389622(1).jpg 512618319405964425.jpg
Zyb_Fly.PcbDoc (1.56 MB, 下载次数: 0) 2017-10-19 13:27 上传 点击文件名下载附件 Zyb_Fly.SchDoc (297 KB, 下载次数: 1) 2017-10-19 13:27 上传 点击文件名下载附件
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
supermiao123
1楼-- · 2019-03-25 18:04
 精彩回答 2  元偷偷看……
赵怡彬
2楼-- · 2019-03-25 20:40
supermiao123 发表于 2017-10-19 13:37
我觉得你可以测这几个点正不正常,一个是mos管输入的开关信号正不正常,这个正不正常不光是有没有波形,幅 ...

我加了电容之后,电机要等待的时间更久了,然后第二次上电他就一直不会动了,mos管输入信号幅值正常1.7几V
elvike
3楼-- · 2019-03-25 22:16
会不会是你的0欧姆电容功率不够,烧断了吧
supermiao123
4楼-- · 2019-03-26 02:30
赵怡彬 发表于 2017-10-19 14:43
我加了电容之后,电机要等待的时间更久了,然后第二次上电他就一直不会动了,mos管输入信号幅值正常1.7几 ...

mos管的资料有么,上面说的开关门限是多少,你的供电电压最好拿示波器检测一下上电并且给信号的过程。
xiaxingxing
5楼-- · 2019-03-26 03:50
0Ω电阻时啥封装的?
