玩转Vivado之Simulation

2020-02-06 12:02发布

本帖最后由 rousong1989 于 2016-1-13 11:33 编辑

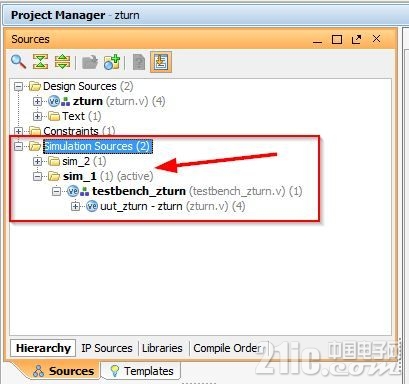

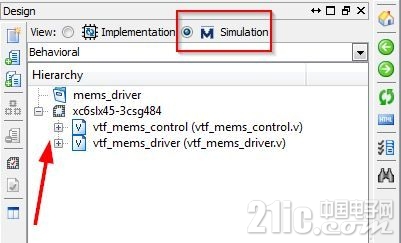

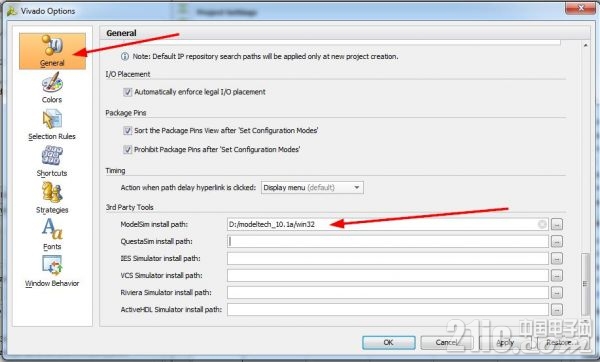

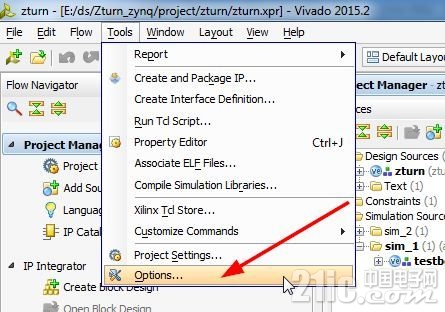

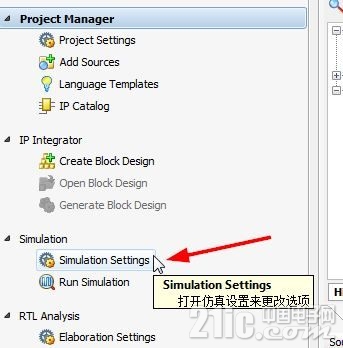

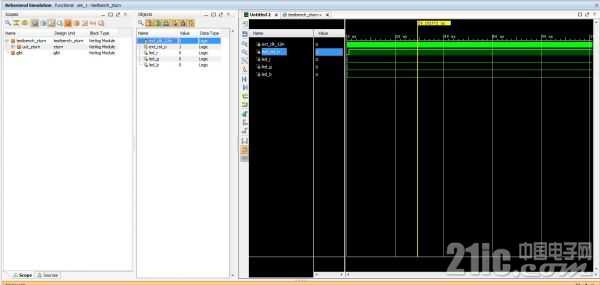

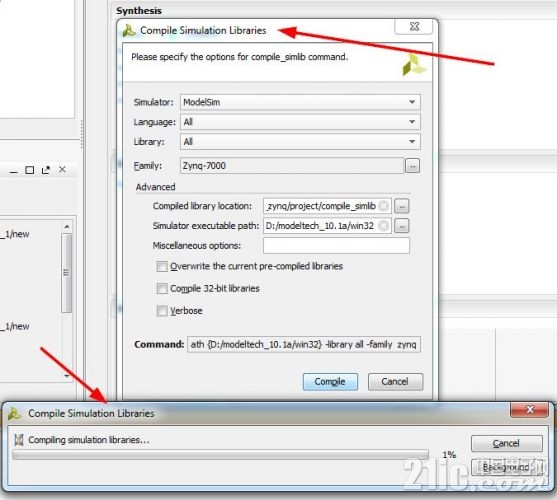

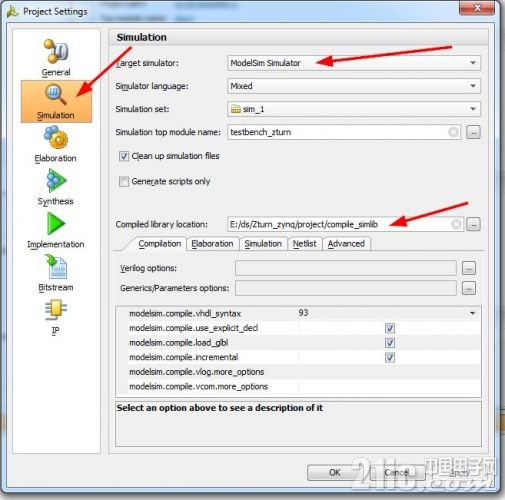

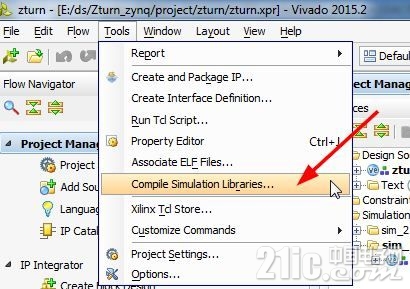

玩转VivadoSimulation特权同学,版权所有 1. 可用于Testbench分类管理的Simulation Sets         关于Simulation的文件管理,ISE和Vivado的视窗大同小异。ISE可以添加多个不同的testbench文件,也可以自动识别和被测试源文件的层次关系,如图1所示。 1.jpg 图1 ISE中testbench文件管理         Vivado中对于testbench的管理,增加了一个sets的概念,类似不同的文件夹,如同图2中的sim_1和sim_2,这对于管理不同的testbench,如行为仿真用一个testbench、时序仿真用一个testbench,或者不同的子模块都需要分别由各自的testbench,分类管理更一目了然。 2.jpg 图2 Vivado中testbench文件管理 2. Vivado自带的Simulation/Simulator工具         与Altera索性放弃自己的内置simulation工具转而直接与Modelsim合作推出Altera-Modelsim作为首选的第三方仿真工具不同,Xilinx还在用心的维护着自己的simulation(Simulator)工具,虽然从感受上看,有Modelsim的影子,但还是略显“单薄”了,做些入门实验或简单的逻辑功能还凑合,稍微复杂些的应用用它simulation可能就难以招架了。当然,既然如此,Xilinx为什么还要留着这个“鸡肋”,恐怕有他自己的考虑,咱就不多加揣测了。 3.jpg 图3 Vivado自带的Simulation/Simulator工具 2. 第三方仿真工具支持         关于第三方仿真工具的支持,官方ug中提到能够支持以下工具,但是实测Modelsim SE也能够支持。Thefollowing third-party tools are supported:•QuestaSim•ModelSim (PE and DE)• IES• VCS• Riviera PRO simulator (Aldec)         使用Modelsim作为第三方仿真工具,设置也很简单,基本上3步搞定,即设置Modelsim路径、设置Modelsim作为仿真工具、编译器件库。         Modelsim路径设置如图4所示,打开“Tools--> Options...”。 4.jpg 图4 打开Options选项卡         如图5所示,设定已经安装好的Modelsim所在路径。 5.jpg 图5 Modelsim路径设置         仿真工具的设置,如图6所示,点击"Simulation--> Simulation Settings"。 6.jpg 图6 打开SimulationSettings         接着如图7所示,设置TargetSimulation为Modelsim Simulator,并且设定第三方工具Modelsim仿真所需Xilinx器件库所存放的路径(Compiled library location)。 7.jpg 图7 SimulationSettings选项卡 4. 器件库仿真操作         器件库的编译操作也做了一些简化,原先ISE需要多个页面设置,而Vivado浓缩到一个页面,轻轻一点,等着编译完成就可以了。         如图8所示,点击打开“CompileSimulation Libraries...”菜单。 8.jpg 图8 打开器件库编译菜单接着如图9所示设置后,点击“Compile”即可。 9.jpg 图9 器件库编译选项卡
