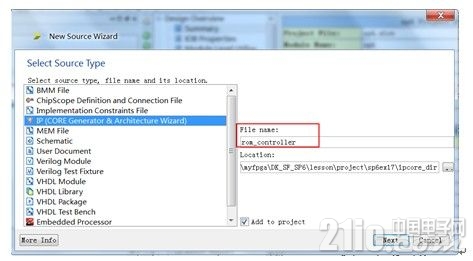

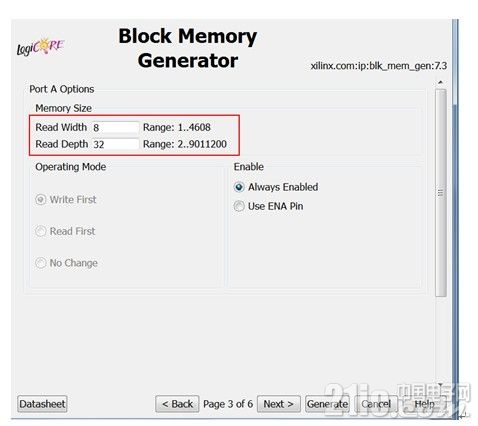

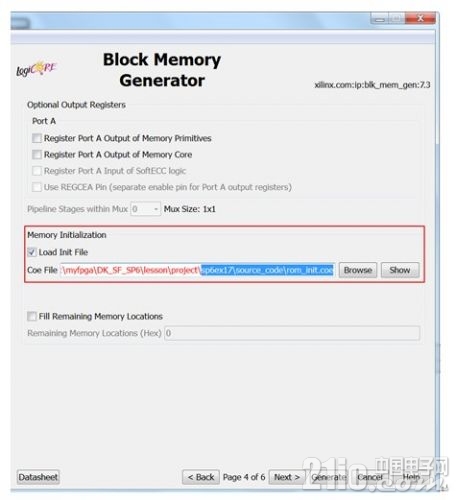

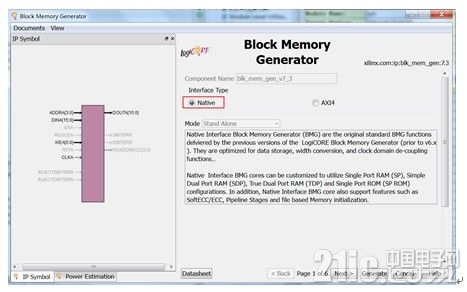

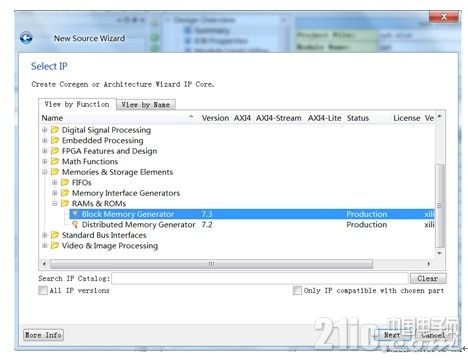

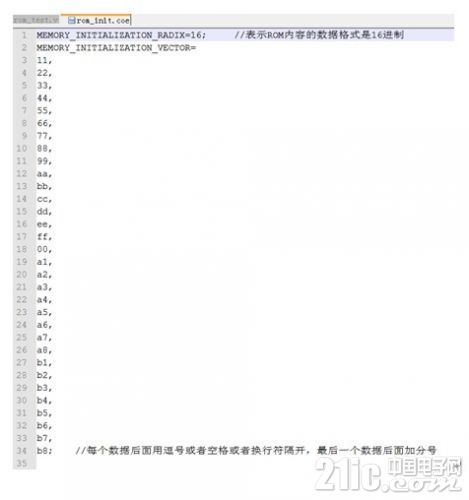

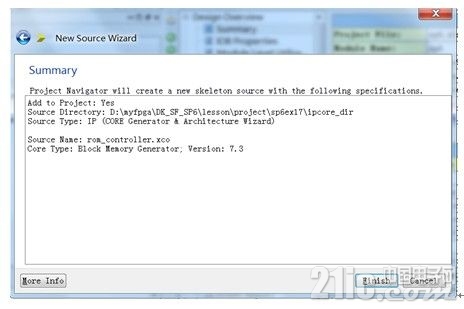

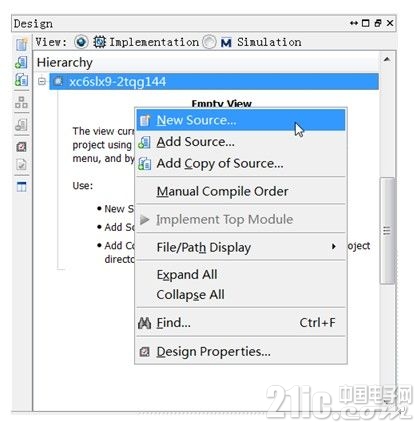

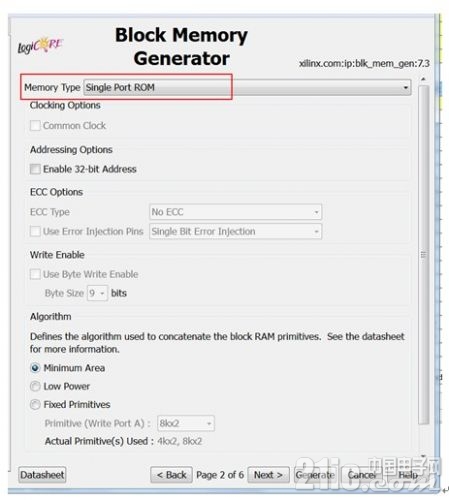

Xilinx FPGA入门连载44：FPGA片内ROM实例之ROM配置特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm 1 ROM初始化文档创建         既然是ROM，那么我们就必须实现给它准备好数据，然后在FPGA实际运行时，我们直接使用这些预存储好的数据就行。         Xilinx FPGA的片内ROM支持初始化数据配置。如图所示，我们可以创建一个名为rom_init.coe的文件，注意后缀一定是“.coe”，前面的名称当然你可以随意起。          ROM初始化文件的内容格式如图所示。从第3行开始到第34行，是这个32*8bit大小ROM的初始化数据。 2新建源文件打开ISE工程，如图所示，在“Design à Implementation à Hierarchy”中的任意位置单击鼠标右键，弹出菜单中选择“New Source..”。 在“New Source Wizard”中，做如图所示的设置。●  “Select Source Type”中选择新建文件类型为“IP(CORE Generator & Architecture Wizard)”。●  “File name”即文件名，我们命名为“rom_controller”。●  “Location”下面输入这个新建文件所存放的路径，我们将其定位到工程路径下的“ipcore_dir”文件夹下。●  勾选上“Add to project”。          完成以上设置后，点击“Next”进入下一步。 3IP选择在“Select IP”页面中，如图所示，我们在“Viewby Function”下面找到“Memories &Storage Elements à RAMs & ROMs à Block Memory Generator”，单击选中它，接着点击“Next”进入下一步。          如图所示，弹出“Summary”页面后，点击“Finish”即可。 4 ROM配置         弹出的第1个页面中，如图所示，“InterfaceType”选择“Native”，然后点击“Next”到下一个配置页面。          弹出的第2个页面中，如图所示，“Memory Type”选择“Single Port ROM”，其他配置默认即可，然后点击“Next”到下一个配置页面。          弹出的第3个页面中，如图所示，ROM位宽“Read Width”输入“8”bit；ROM深度“Depth”输入“32”。其他配置默认即可，然后点击“Next”到下一个配置页面。          第4个配置页面中，如图所示勾选“MemoryInitiazation”下的“Load Init File”，然后点击“Browse”定位到前面创建的rom_init.coe文件所在路径。          余下2个页面均使用默认设置即可，点击“Generate”生成ROM。
