碰到个问题很尴尬，求大佬们指导一下

2019-03-25 14:13发布

站内问答 / 模拟电子
14337 19 1447

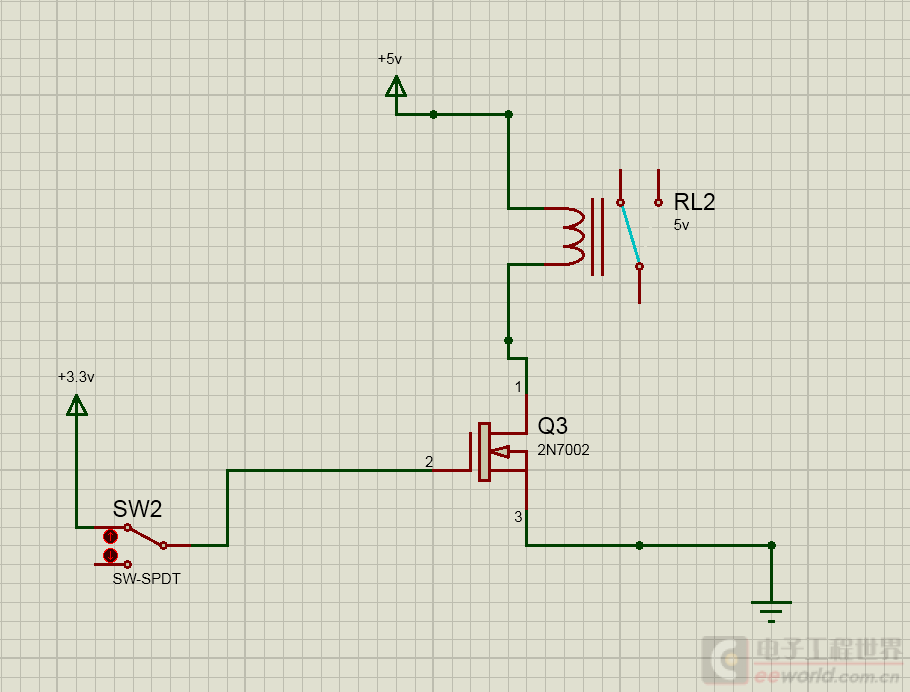

是这么一个电路，可是实际运用中G极给高电平，继电器两端的电压4.8V，无法吸合，就很尴尬。
求指点一下有什么补救的办法吗，继电器线圈电阻大概在70欧左右
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
littleshrimp
1楼-- · 2019-03-25 21:39
< 继电器电压和触发电压不同时建议用三极管控制，同时要在继电器两端并一个续流二极管

如果一定要用MOS，你的情况可以把Q3的PIN2接一个上接电阻，然后通过NPN三极管控制PIN2脚拉低实现通断
wudayongnb
2楼-- · 2019-03-26 00:19
我觉的可能是MOS管的开启电压你设置的有点低了，2N7002手册上写的开启电压一般为2.5V，设置3.3V，MOS管没完全开通，另外栅极一定要串联一个几十欧姆的电阻，且对地加一个几十K的电阻，继电器线圈反并联一个二极管，如果使用单片机驱动MOS管的话有三种驱动方式：
1 光耦（注意光耦的电流传输比），这种方式不十分推荐
2 采用专用的MOS管驱动芯片
3 采用三极管
lcofjp
3楼-- · 2019-03-26 00:57
 精彩回答 2  元偷偷看……
yanyis
4楼-- · 2019-03-26 02:58
绝对是继电器有问题
xutong
5楼-- · 2019-03-26 07:55
我觉得可能是继电器得问题，你可以量下mos得ds两端电压，如果约等于0得话 那绝对是你继电器得问题
曹伟1993
6楼-- · 2019-03-26 12:40
lcofjp 发表于 2017-9-11 00:14
5V继电器，用4.8V驱动不了，我觉得是继电器的问题，换质量好的继电器吧。

你看，应该不是电压的问题，一般5V继电器，3V左右就能驱动~~~~~~~
