Xilinx FPGA入门连载37：SRAM读写测试之时序解读特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm

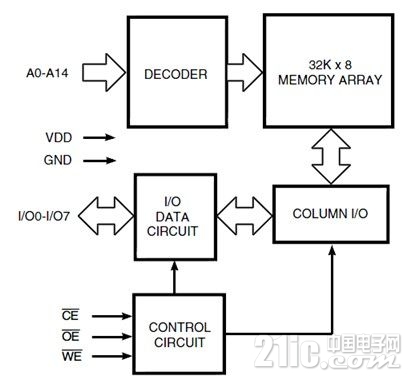

1 SRAM读写时序解读         存储器铺天盖地，并且是各个大小计算机系统（包括嵌入式系统）比不可少的部分。可以毫不夸张的讲，有数据传输处理的地方必定有存储器，不管是CPU内嵌的或外挂的，在做代码存储或程序运行的时候也必定少不了它。而本节的实验对象SRAM（Static RAM）是一种异步传输的易失存储器，它读写传输较快，控制时序也不复杂，因此目前有着非常广泛的应用。你找来任何一颗SRAM芯片的datasheet，会发现它们的时序操作大同小异，在这里总结一些它们共性的东西，也提一些用Verilog简单的快速操作SRAM的技巧。SRAM内部的结构如图所示，要访问实际的Momory区域，FPGA必须送地址（A0-A14）和控制信号（CE#OE#WE#），SRAM内部有与此对应的地址译码（decoder）和控制处理电路（control circuit）。这样，数据总线（I/O0-I/O7）上的数据就可以相应的读或写了。          这里就以本实验使用的IS62LV256-45U为例进行说明。其管脚定义如表所示。  序号  管脚方向描述1A0-A14Input地址总线。2CEnInput芯片使能输入，低有效。3OEnInput输出使能输入，低有效。4WEnInput写使能输入，低有效。5I/O0-I/O7Inout数据输入/输出总线。6VCCInput电源。7GNDInput数字地。
