Xilinx FPGA入门连载34：超声波测距终极结果显示之除法器IP...

2020-02-06 12:25发布

站内问答 / FPGA
8943 1 1
Xilinx FPGA入门连载34：超声波测距终极结果显示之除法器IP解析特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm

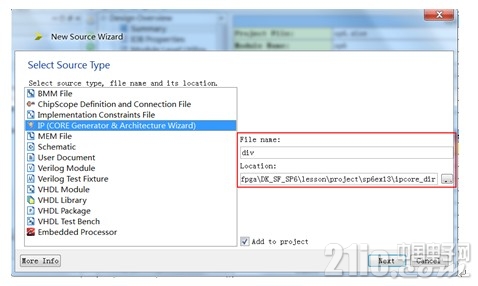

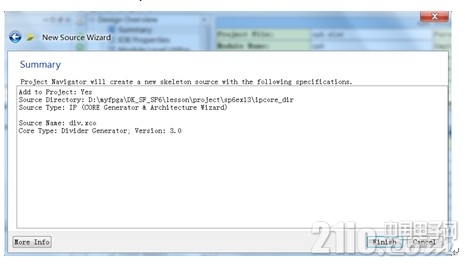

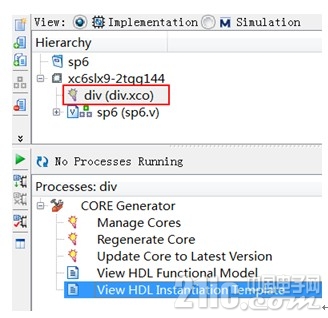

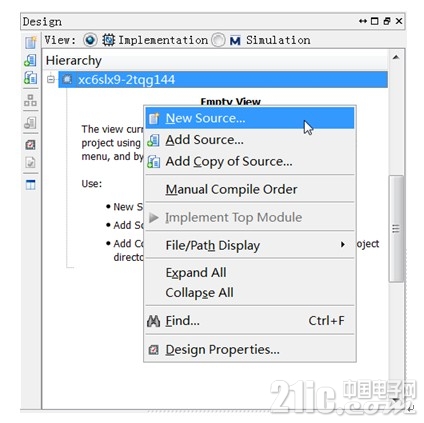

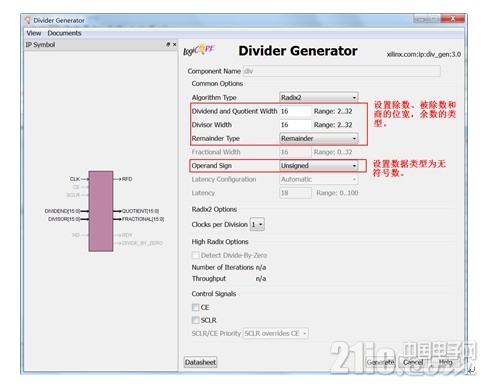

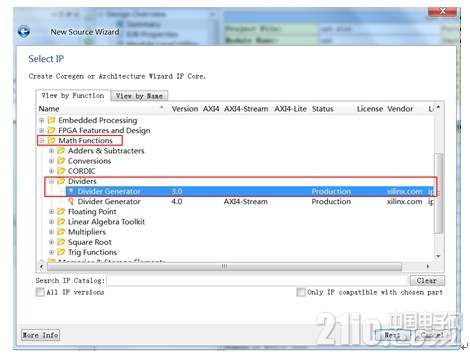

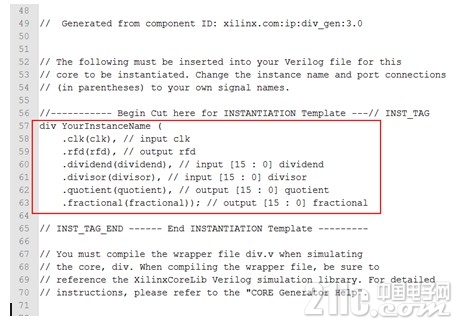

1.jpg 1概述         在本例程的工程源码distance_compute.v中，例化了一个3个除法IP核。当然了，这3个除法IP核实际上配置完全一样，因此我们在IP核配置时，只要配置一遍即可。这里我们简单的来看看这个IP核是如何创建、配置并使用的。 2新建源文件打开ISE工程，如图所示，在“Design à Implementation à Hierarchy”中的任意位置单击鼠标右键，弹出菜单中选择“New Source..”。 2.jpg 在“New Source Wizard”中，做如图所示的设置。●  “Select Source Type”中选择新建文件类型为“IP(CORE Generator & Architecture Wizard)”。●  “File name”即文件名，我们命名为“div”。●  “Location”下面输入这个新建文件所存放的路径，我们将其定位到工程路径下的“ipcore_dir”文件夹下。●  勾选上“Add to project”。 3.jpg          完成以上设置后，点击“Next”进入下一步。 3IP选择         在“Select IP”页面中，如图所示，我们在“Viewby Function”下面找到“Math Functions à Dividers à Divider Generator”，单击选中它，接着点击“Next”进入下一步。 4.jpg          如图所示，弹出“Summary”页面后，点击“Finish”即可。 5.jpg 4乘法器配置         在Divider中，只有一个配置页面，如图所示。●  被除数（dividend）、除数（divisor）和商（quotient）的位宽都设置为“16”。●  余数（Remainder Type）的输出类型即余数（Remainder）。●  “Operand Sign”为无符号数（Unsigned）。 6.jpg          直接点击“Generate”生成配置好的IP核即可。 5例化模块         “Generate”完成后，如图所示，我们可以在“Hierarchy”中选中div.xco即刚刚产生的IP核模块，然后双击打“Processes”下的“View HDLInstantiation Template”查看IP核的例化模板。 7.jpg          例化模板打开如图所示，矩形区域内的代码我们复制到工程源码中，对“(  )”内的接口做好映射，就可以将其集成到我们的设计中。 8.jpg          如下代码所示，在我们的设计中，除法器被例化了3次，注意这里的3次例化，代表了实际上就有3个完全一样内部结构的乘法器实现在了设计中，而不是软件上函数调用的仅仅只有一个函数、只占用一个函数代码空间的情况。
