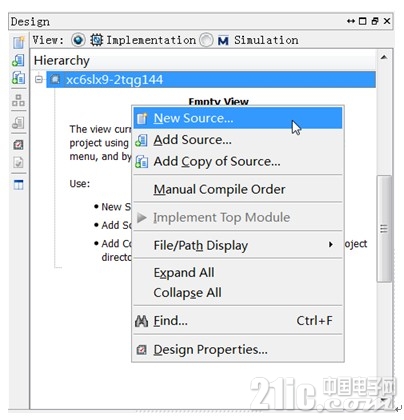

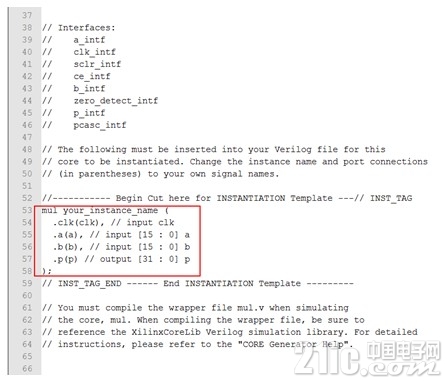

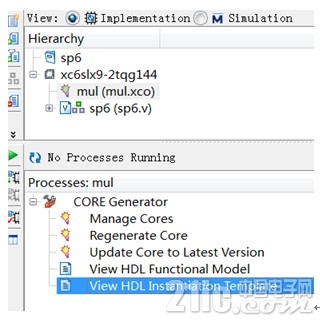

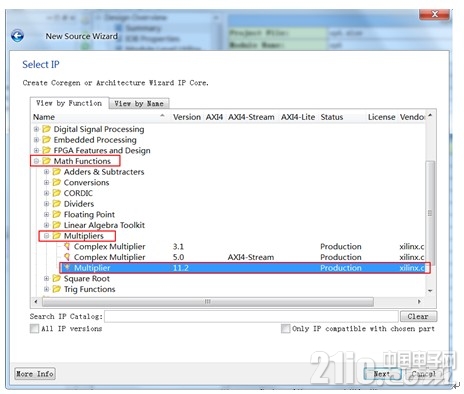

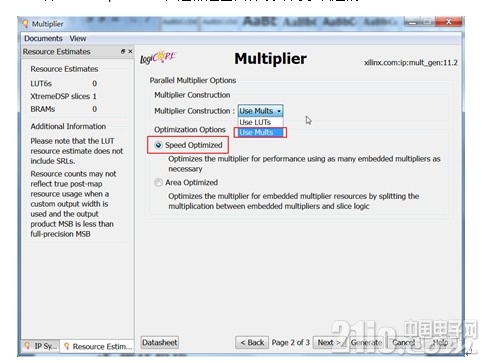

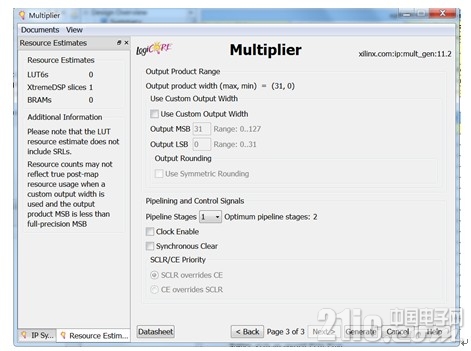

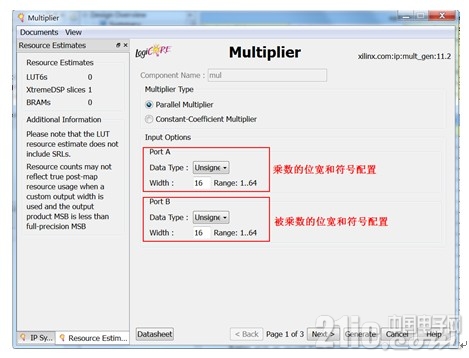

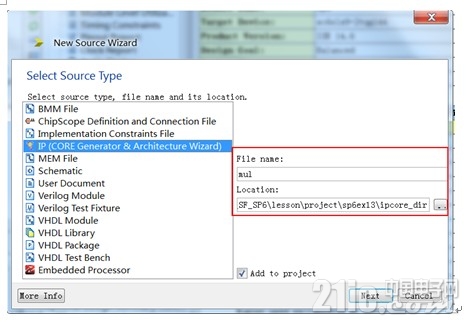

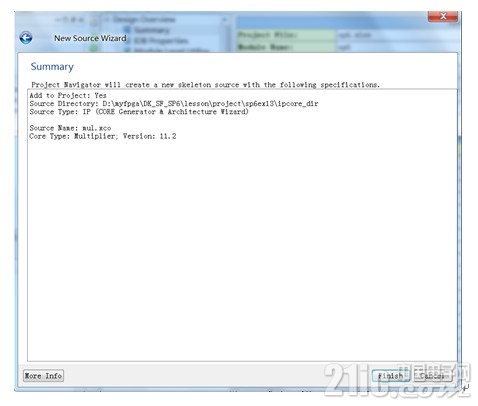

Xilinx FPGA入门连载35：超声波测距终极结果显示之乘法器IP解析特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1jGjAhEm 1 概述         在本例程的工程源码distance_compute.v中，例化了一个乘法器IP核。这里我们简单的来看看这个IP核是如何创建、配置并使用的。 2 新建源文件打开ISE工程，如图所示，在“Design à Implementation à Hierarchy”中的任意位置单击鼠标右键，弹出菜单中选择“New Source..”。 在“New Source Wizard”中，做如图所示的设置。●  “Select Source Type”中选择新建文件类型为“IP(CORE Generator & Architecture Wizard)”。●  “File name”即文件名，我们命名为“mux”。●  “Location”下面输入这个新建文件所存放的路径，我们将其定位到工程路径下的“ipcore_dir”文件夹下。●  勾选上“Add to project”。          完成以上设置后，点击“Next”进入下一步。 3 IP选择         在“Select IP”页面中，如图所示，我们在“Viewby Function”下面找到“Math Functions à Multipliers à Multiplier”，单击选中它，接着点击“Next”进入下一步。          如图所示，弹出“Summary”页面后，点击“Finish”即可。 4 乘法器配置         在Multiplier的第一个配置页面中，我们选择对乘法器的两个输入port（即乘数和被乘数）进行配置，选择它的DataType为“Unsigned”，即无符号数；它的Width为“16”，即位宽16bit。          第二个配置页面中，如图所示。●  选择“Multiplier Construction”为“Use Mults”，即使用FPGA内部的专用乘法器来实现这个IP核。当然了，也可以选择“Use LUTs”，这意味着这个乘法器是使用FPGA的逻辑资源实现的。●  勾选“Speed Optimized”（速度优化），通常在资源丰富，速度要求高的时候，我们选择“Speed Optimized”。而在速度要求不高，资源紧张的时候，我们通常会选择另一个选项“Area Optimized”，这都是由具体设计需求决定的。          第三个配置页面中，我们无需做设置，直接点击“Generate”生成配置好的IP核即可。 5 例化模块         “Generate”完成后，如图所示，我们可以在“Hierarchy”中选中mul.xco即刚刚产生的IP核模块，然后双击打“Processes”下的“View HDLInstantiation Template”查看IP核的例化模板。          例化模板打开如图所示，矩形区域内的代码我们复制到工程源码中，对“(  )”内的接口做好映射，就可以将其集成到我们的设计中。          如下代码所示，在我们的设计中，乘法器的两个输入a和b分别为常数443和超声波测距的脉宽计数寄存器echo_pulse_filter_num，输出结果为32bit的mul_out。
