qwqwqw2088 发表于 2017-7-18 11:48 就是一般的MOS管开关电路，凡是用MOS的开关电路找个，参考一下就行 用N沟道还是P，，， 选好MOS管的功率 ...
white呆呆 发表于 2017-9-27 17:14 栅极串联的电阻大小是影响栅极结电容充放电速率对么？请问为什么GS间要并联最小10K电阻下拉到地，这个电 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 wangyongz 的问题《求mos管场效应管驱动电路，用pwm来控制的，用来做风力摆的》','https://www.xiaopingtou.net/q-17022.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
栅极串联的电阻大小是影响栅极结电容充放电速率对么？请问为什么GS间要并联最小10K电阻下拉到地，这个电阻数值选择的原因是什么，比较大的电阻方便下拉到地？是什么原理呢？
栅极串联的电阻一般称作MOS管的驱动电阻，作用就是调解驱动器的驱动能力，调节开关速度。当然只能降低驱动能力，而不能提高。因为MOS管都是有米勒效应，电阻大的时候驱动电压上升很缓慢。

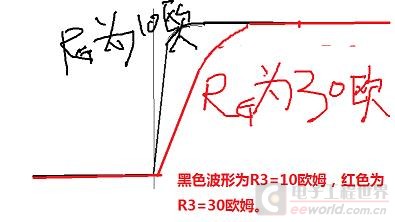

下面画个MOS的G极的电压波形上升沿的示意图，下降沿也是同样的道理
这个的作用就是在关断的时候提供一个泄放回路的，这个了解MOS管的制造上的结构知识，由于结电容原因，MOS的门极相当于一个电容，开关时导致mos管坏掉，也可以说是防静电损坏MOS，一般经验取值10K-30K左右。
其实可以这么理解：当MOS管驱动电路还没上电。但是输入上电了，这时驱动电路还没有工作，栅级的电荷没法被释放，就容易导致MOS导通击穿，，，
