< 每一路RC串联，其阻抗的表达式是（1+jwRC)/(jwRC)，w是信号角频率。
多路RC串联后再并联，用上述公式代入后直接按照并联公式计算即可。
可以肯定的一点是：多路并联后的容量不能简单视为各电容的容量之和。

gmchen 发表于 2017-9-26 20:47
每一路RC串联，其阻抗的表达式是（1+jwRC)/(jwRC)，w是信号角频率。
多路RC串联后再并联，用上述公式代入 ...

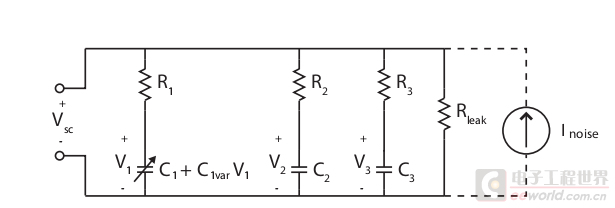

Z1=（1+jwR1C1）/jwR1C1
Z2=（1+jwR2C2）/jwR2C2
Z3=（1+jwR3C3）/jwR3C3
Z4=R(leak)
1/Z=1/Z1+1/Z2+1/Z3+1/Z4
Vsc=Isc X Z
这样吗？？
还有，再请问下等效容量怎么算。。。。。

对了论文里Vsc=v1(R总/R1)+v2(R总/R2)+v3(R总/R3)+Isc x R总
