模拟高手请留步!仪表运放AD620洞洞板实验正常,做板后出现自激!

2019-03-25 14:16发布

本帖最后由 wxf_1314 于 2017-9-12 17:08 编辑

各位大仙,本人最近做一个项目时出现了一个很郁闷的问题。
需要放大的是一个谐振电路的波形

这个电路就是一个电感线圈的谐振电路,接收73KHZ的磁场信号。

放大电路的第一级:

一共有三级,全部使用的是AD620

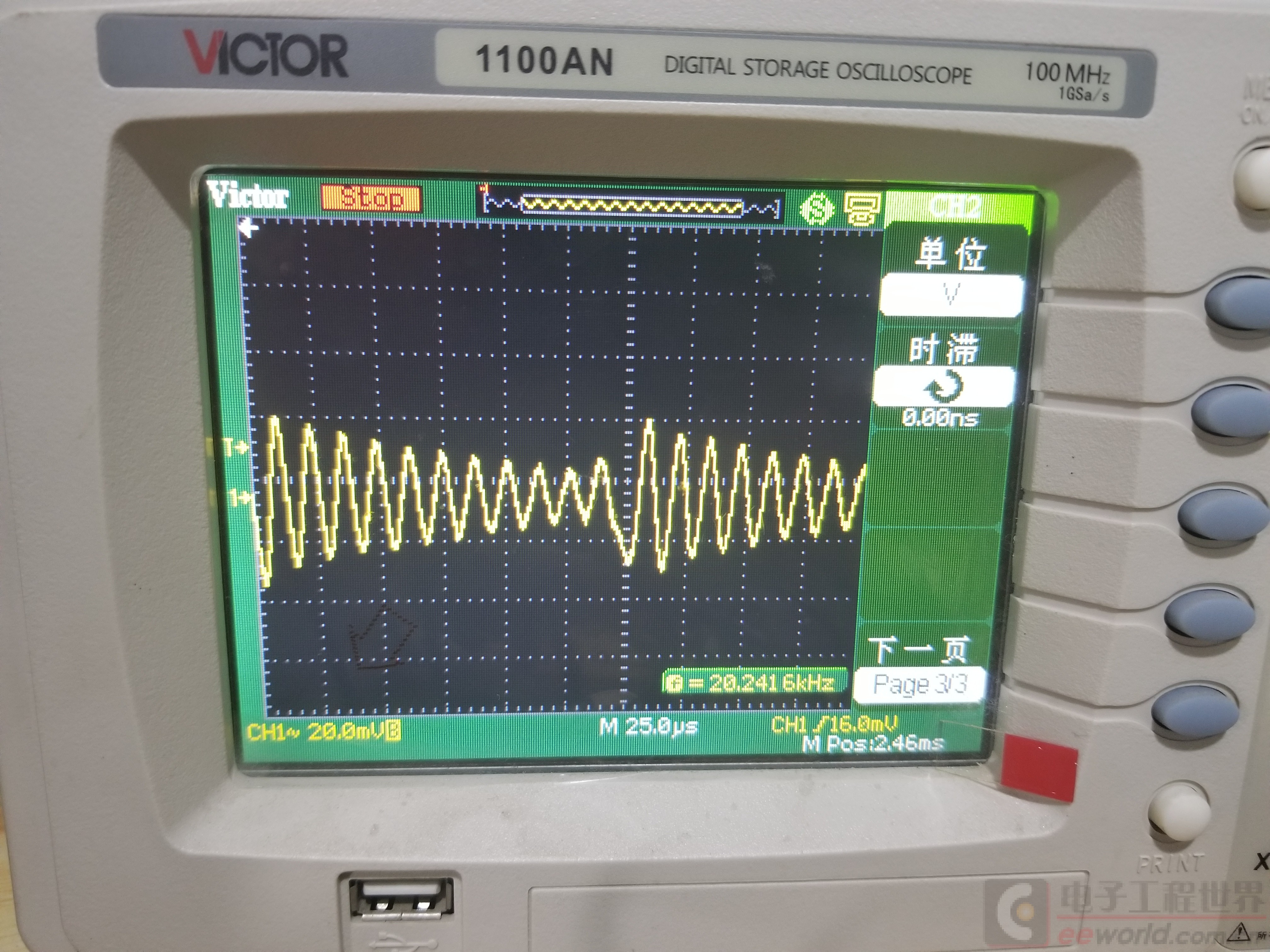

做好PCB板后第一级运放出现了神秘波形:


欢迎大家拍砖指正!求问出现这种波形的原因是什么?

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
gmchen
1楼-- · 2019-03-25 15:42
< 既然是做板后才发生自激,恐怕与印制板有关,楼主应该将印制板图发上来才比较合适吧
电路艺术
2楼-- · 2019-03-25 16:05
 精彩回答 2  元偷偷看……
