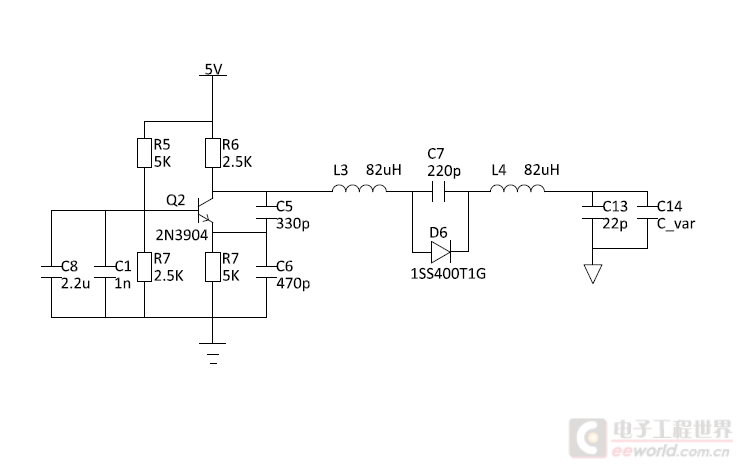

< 此电路应该是一个电容三点式振荡器。就是不明白两个电感那一路为什么要插入一个二极管？

三点式振荡经典电路

本帖最后由 jplzl10000 于 2017-9-25 17:38 编辑

yedaochang 发表于 2017-9-25 16:37
三点式振荡经典电路

[img]clapper oscillator
但是现在就是焊板的时候有问题啊，不知道要怎么解决啊。
整个信号链路是，这个Q2-2N3904的集电极通过一个100pf的电容连接到另一个Q1-2N3904的基极上。
Q1应该是一个射极跟随电路，然后再通过一个100nf的电容，接到一个运放LT6502的同相端进入6倍的放大。

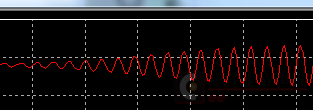

通过查看最后的输出信号发现，会有周期性的信号幅度不够的情况，如下图这种，

大概几ms就会有一次，就是在正常的幅度振荡过程中，突然就会像是重新开始振荡一样，幅度一下就又从0开始。
现在不知道要做什么样的修改才能解决这个问题

gmchen 发表于 2017-9-25 15:12
此电路应该是一个电容三点式振荡器。就是不明白两个电感那一路为什么要插入一个二极管？

我用multisim仿真了一下，虽然电路不是这一个，但是也是这种类型的，发现加了二极管好像还更麻烦，振荡幅度还有波动，真是搞不懂。用的1SS400T1G的话，是快速反向关断？

本帖最后由 jplzl10000 于 2017-9-26 10:34 编辑

gmchen 发表于 2017-9-25 22:18
初步分析应该是哪个二极管引起的，原因是二极管引起振荡电流的不对称，在C7上形成直流压降，最后影响晶体 ...

有拆掉过那个二极管，好像没有啥变化的。

这个电路的目的应该是通过C14的电容值变化来影响输出的振荡信号的频率，以达到检测C14值。
如果没有接这个C14的话，振荡的幅度就没什么问题，整个电路输出大概2.7M的正弦波。

这个C14是个“模拟的电容”，是用两块金属极板加陶瓷体组装的，实际应用应该是检测两块极板间的微小间距的，大概是在0～3cm的一个间距。

出现振幅问题是在接上了这个C14之后出现的，不接的话，示波器没有检测到振幅有问题。但是呢，就是经常不起振，没有信号输出，在Q2的集电极上就是个4V多的直流电压
