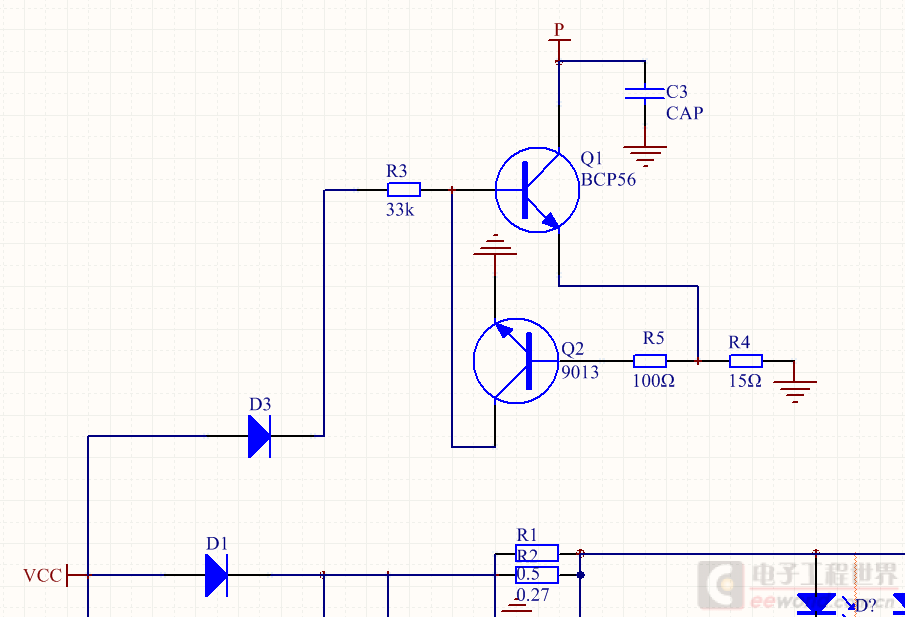

ship123 发表于 2017-8-25 10:46 一个汽车转向灯的反馈信号电路，目的应该是得到一个高低信号。Q1导通，P被拉低，R4、5分压，Q2 B分个高压， ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 ssssadw 的问题《电路分析》','https://www.xiaopingtou.net/q-17044.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
好 港的啊
整个电路是电流负反馈，如果P端一直有电流供给的话，最终会形成R4恒流。
把Q2集电极画成向上，R4也竖起来，看得比较清楚。
R4两端电压达到可以使Q2导通时，Q2集电极电流将拉低Q1基极电位，限制Q1中电流增加。
