三运放搭的仪表放大输出失真

2019-03-25 14:17发布

站内问答 / 模拟电子
9269 6 1163

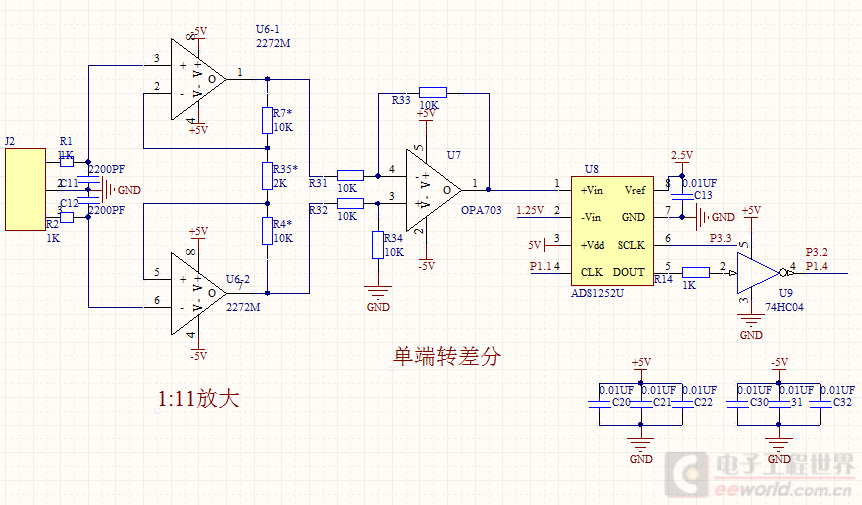

原理图如图1所示，J2是信号输入处。
3.png 2.png

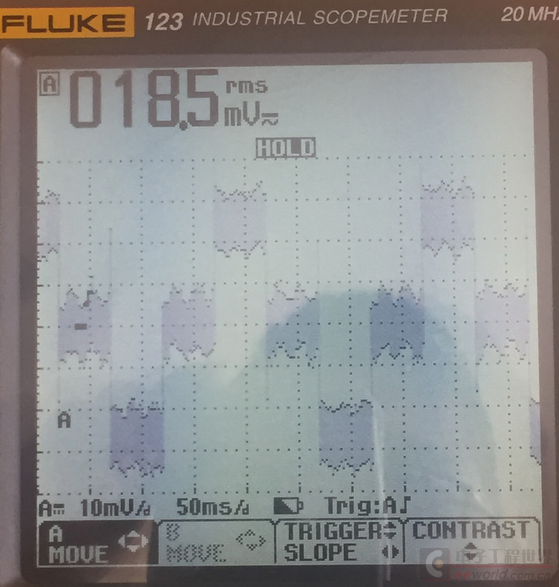

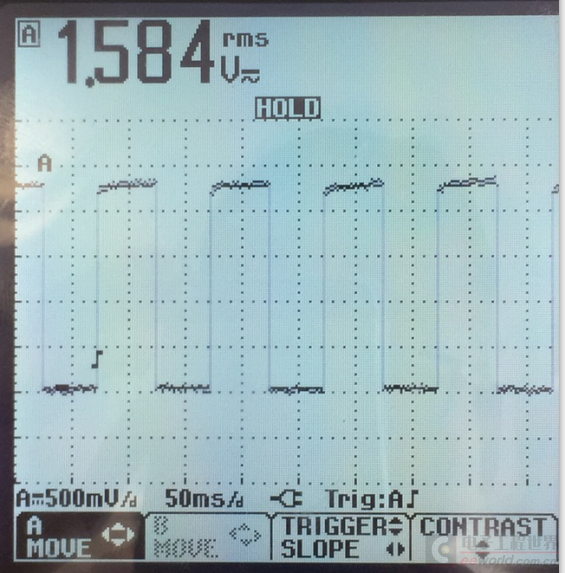

图2 图3是J2处单端对地的波形。

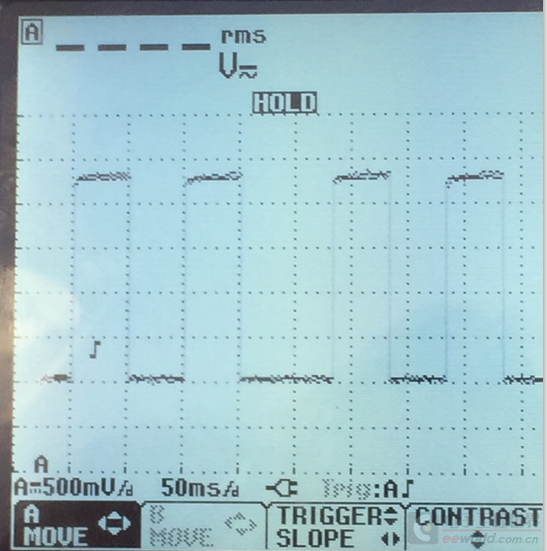

图4是J2处的输入波形，是一个三值波。


此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
天天1
1楼-- · 2019-03-25 20:58
< 图5是OPA703的输出处波形，按道理来说应该是把输入的30mV电压放大11倍，可是现在的波形完全不正常。
天天1
2楼-- · 2019-03-26 02:12
我测了U6 双运放2272的1脚和7脚的波形，发现在瞬变为正电压和负电压的时候有一个尖峰，和这个有关系吗？

天天1
3楼-- · 2019-03-26 06:50
5小时了都没人回答，莫非很难吗还是我有地方没描述清楚
gmchen
4楼-- · 2019-03-26 08:25
 精彩回答 2  元偷偷看……
wangjiafu1985
5楼-- · 2019-03-26 11:59
本帖最后由 wangjiafu1985 于 2017-9-20 16:14 编辑

从图可以看出你的Ｕ６－２接错了，你再看一眼三运放仪放的图对比一下同相端和反相端应该怎么接。。。
wangjiafu1985
6楼-- · 2019-03-26 16:01
aaa
