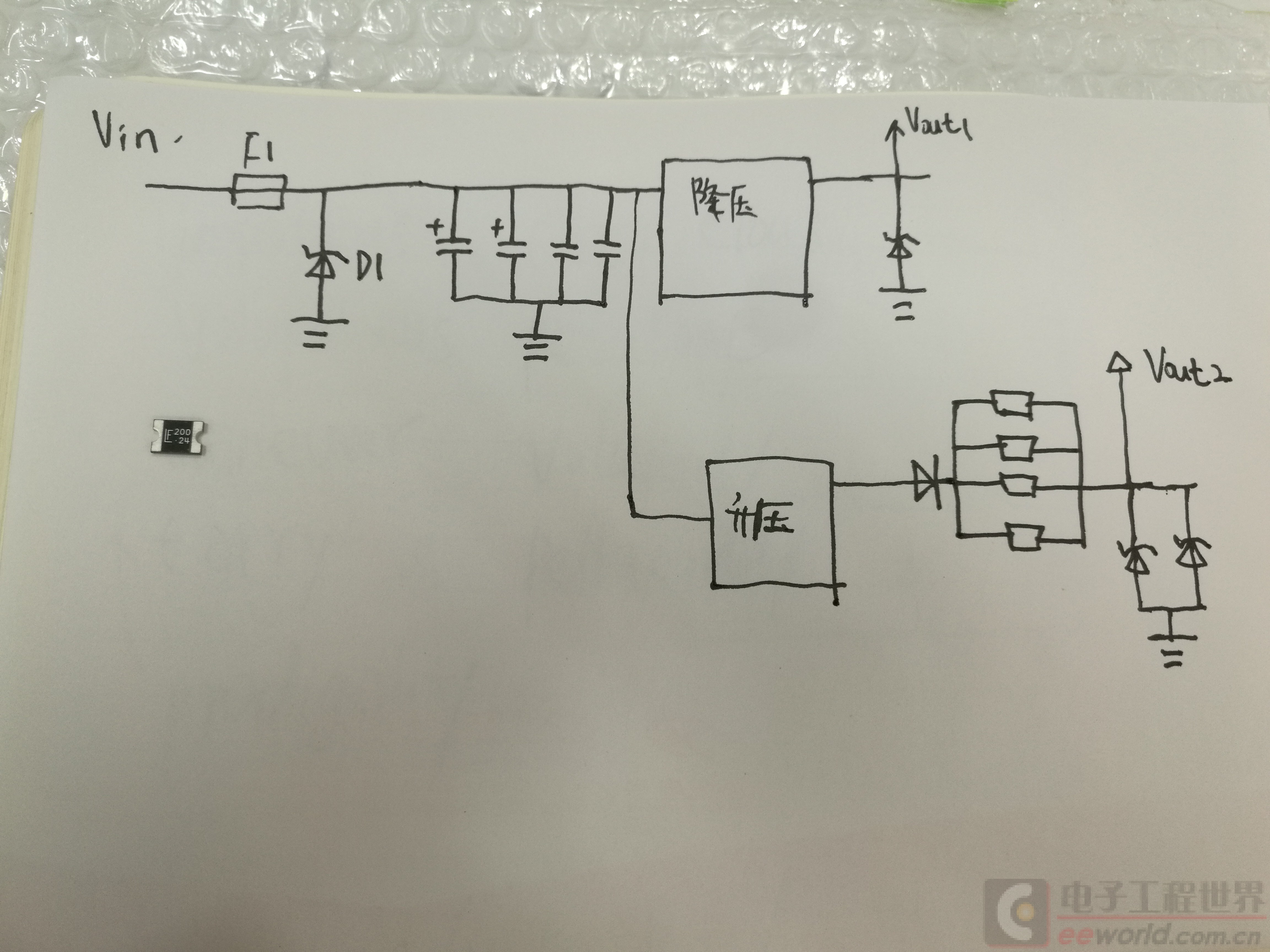

以下是原理图的简图，
是把直流稳压源输入的Vin=24V，分别通过升压和降压的集成开关芯片，
变成两路输出Vout1,2
有以下的问题
【1】在下面升压的那一路，开关芯片的输出后为什么要并联4个电阻？
都是小阻值大功率的（10欧姆 2512封装）
而在降压的那一路输出就没有？
【2】保险丝F1（实物在图中也有），看上去不会熔断
如果过压或者过流，它如何保护电路？
【3】在Vin后，Vout1和Vout2处都反接了TVS管，起到过压保护
但是三处的TVS的电压保护值都不一样，如果某一处过压了
是不是前段的F1都会起保护？
【4】Vin后接了15uf的钽电容和1uf的瓷介电容，知道它们是起旁路和去耦的作用
那么它们的容值是根据经验值取的，还是需要计算？而且为什么有的是要用
钽电容？
谢
是把直流稳压源输入的Vin=24V，分别通过升压和降压的集成开关芯片，
变成两路输出Vout1,2
有以下的问题
【1】在下面升压的那一路，开关芯片的输出后为什么要并联4个电阻？
都是小阻值大功率的（10欧姆 2512封装）
而在降压的那一路输出就没有？
【2】保险丝F1（实物在图中也有），看上去不会熔断
如果过压或者过流，它如何保护电路？
【3】在Vin后，Vout1和Vout2处都反接了TVS管，起到过压保护
但是三处的TVS的电压保护值都不一样，如果某一处过压了
是不是前段的F1都会起保护？
【4】Vin后接了15uf的钽电容和1uf的瓷介电容，知道它们是起旁路和去耦的作用
那么它们的容值是根据经验值取的，还是需要计算？而且为什么有的是要用
钽电容？
谢
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
1,输出串联2.5R，限流？防短路？
2,过流熔断
3,F1过流才会熔断。其它地方过压，只要F1处不过流都不会熔断
4,应该是经验吧···储能满足两个升降压芯片的需求，再加上去耦就好吧···至于钽电容~各有优劣看情况吧··
F1看上去不会熔断，这个要看F1的参数而定
“什么有的是要用 钽电容？”这个应该是根据楼主方框中的用升压和降压芯片手册要求有关
对ESR有要求选钽电容是主要考虑。 这种电容的ESR可以低到5～10mΩ。
先谢谢
再追问
你说并联多个电阻是为了减小流过单个电阻的电流，我想知道在升压芯片输出后为什么要接4个并联的电阻，这些电阻起什么作用，因为降压芯片输出后是没有的？
“升压芯片输出后为什么要接4个并联的电阻”是所有的升压IC都这样么，，
显然不是，就与自己设计的电路有关系，也许设计者单纯就是为负载分压，要看电路的具体应用
如果还是前几天的哪个帖子中的LT1171 升压芯片，，，不要把这种设计归纳为升压芯片输出后为什么这样，，不是规律
