经过整流滤波稳压电路后,输出电压加了负载后电压下降

2019-03-25 14:19发布

本帖最后由 liling1984825 于 2017-9-7 15:38 编辑

各位高手,我的电路图如附件,其中我的变压器规格是100W9V,整流二极管是肖特基二极管MBR1635,整个电路没有R3和LED1,其中R1和R2为200R,滤波电容为100V6800uF(C1,C2),三端稳压管为LT1083,这个稳压管的最大输出电流为7.5A。每一个肖特基二极管我都加了散热片,在三端稳压管后我也加了散热片。当我空载,调节电位器使输出电压为5V时,断电。然后接上接上RL=0.8欧的负载,再上电后负载两端的电压就降为3.2V。这是怎么回事呢?希望各位高手不吝解答!
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
liling1984825
1楼-- · 2019-03-25 14:59
< 并且负载后,负载发热很厉害。我的负载电阻选择的是0.4R,100W,金属外壳,我串联了两个
maychang
2楼-- · 2019-03-25 16:48
 精彩回答 2  元偷偷看……
liling1984825
3楼-- · 2019-03-25 22:33
maychang 发表于 2017-9-7 15:48
你的三端稳压器耗散功率相当大,可能是因温度太高而进入保护状态了。

maychang兄,我刚上电,压降就是3.2V
qwqwqw2088
4楼-- · 2019-03-26 00:40
MBR1635是35V    16A,功率是足够
楼主没有说整流桥用的什么,估计功率应该够
做好散热是应该的。
发现一个问题,“输出电压为5V,,其中R1和R2为200R”?为什么这样搞
qwqwqw2088
5楼-- · 2019-03-26 02:30
没有仔细看LT1083手册

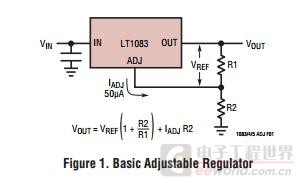

楼主是用这个芯片,要仔细看这个datasheet

wugx
6楼-- · 2019-03-26 05:39
负载太重了
