求帮忙分析下这个放大电路，新手没学好模电。

2019-03-25 14:19发布

站内问答 / 模拟电子
2666 5 1565

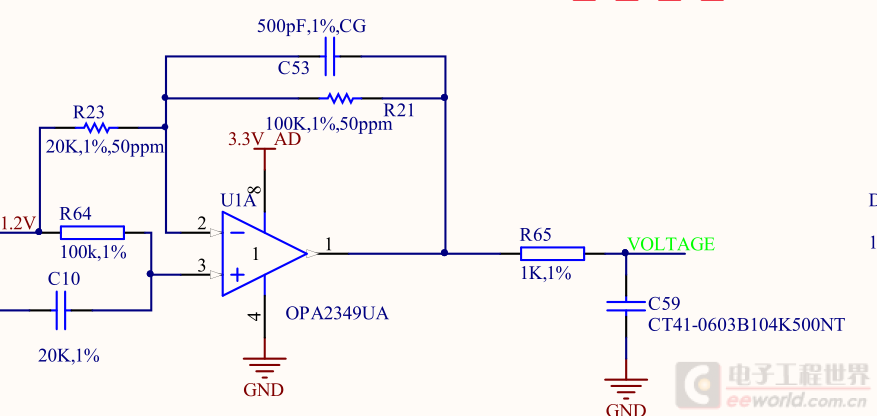

C10前面是感应的交流电场，最好用虚断虚短分析下，感激不尽。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
maychang
1楼-- · 2019-03-25 15:11
< 是一个同相放大器，使用3.3V单电源，偏置于1.2V的一个电压源。

电容C10容量标注为20K，不知道是什么意思。电阻符号使用两种，也不明白是何意。
dontium
2楼-- · 2019-03-25 19:24
C53 标1% ？好找吗？必要吗？
曹伟1993
3楼-- · 2019-03-26 00:16
你让别人分析什么都不说清楚，别人怎么给你分析呀？说清楚你想要啥，才好有人给你解释
15275185009
4楼-- · 2019-03-26 01:02
dontium 发表于 2017-8-31 09:35
C53 标1% ？好找吗？必要吗？

C10和R64是一个RC超前移相电路，修改了好几次电容，测得电场和电流都是差十几度。还有能算一下这个运放的放大倍数吗，最好有运算过程，求版主帮帮忙。（C10和C53都不是用的标注的，C53用的1nF，C10没确定）
dontium
5楼-- · 2019-03-26 01:52
这个电路相对好计算些，可以将它们分开来算

C10、R64作为一节，它和其它部分没有关系。
R21、R23、C53又是不部分，因为放大器输出电阻很小，所以也和其它部分没有关系。

后一个是R65、C59，
